  • 771LG Positionable – T-kus s polohovatelným G závitem na straně

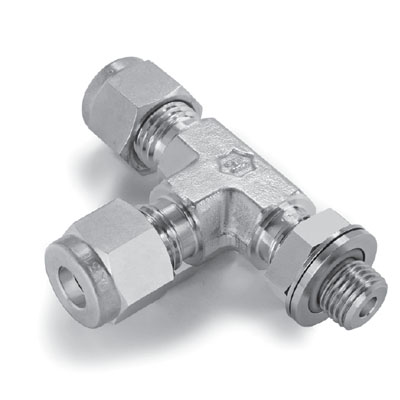

    771LG Positionable

    T-kus Let-Lok → vnější závit BSPP (G) polohovatelný
    Male Run Tee

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Ham-Let (UCT) špecialista

    T-kus pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem BSPP (neboli G). Díl má u části s BSPP závitem speciální matici a o-kroužek pro možnost utěsnění závitu přesně v té poloze, v jaké T-kus potřebujete mít. Vyrábí se z nerezové oceli 316. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    771LG SS a x b POS


    SS = nerez, POS = polohovatelný závit

    a = rozměr Let-Lok (vnější průměr trubky): 610 mm, 1/4″3/8″

    b = velikost závitu BSPP (neboli G): 1/8″, 1/4″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    771LG SS 1/4×1/8 POS

    nerezový T-kus s Let-Lok pro trubku o vnějším průměru 1/4″ (boční a spodní vývod) a s vnějším polohovatelným závitem 1/8″ BSPP, neboli G (1 boční vývod)

    Dokument

    Jazyk

    Tabulka rozměrů dílu 771LG Positionable EN flag
