Bronkhorst EL-FLOW Prestige EL-FLOW Prestige Mass Flow Meters / Controllers for gases

fg-201cvp regulátor prietoku so vstavanou kompenzáciou tlaku

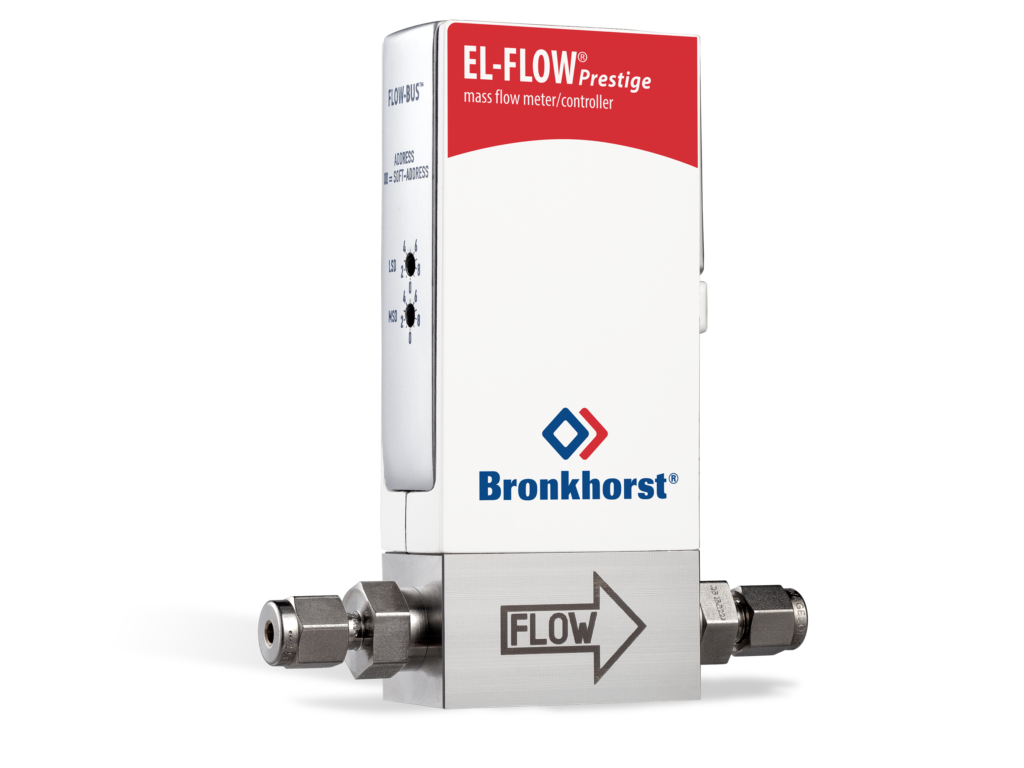

Tremický hmotnostný prietokomer EL-FLOW Prestige

Regulátor prietoku EL-Flow Prestige s displejom Bright

Regulátor hmotnostného prietoku s integrovaným uzatváracím ventilom

Prietokomer EL-FLOW Prestige je najuniverzálnější termický hmotnostný prietokomer / regulátor prietoku pre plyny

Krajina pôvodu

Bronkhorst špecialista

Michal Janoško | +421 907 742 744 | mjanosko@dex.sk

Rozsah: 0,014–0,7 mln/min až 2–100 ln/min (N2)
Presnosť: ± 0,5 % RD | ±0,1 % FS
Opakovateľnosť: < 0,2 % RD
Tlak: 10 | 64 | 100 bar
Krytie: IP40
Materiál: Nerezová oceľ 316L
Komunikácia: Analógová 0-5 (10) Vdc alebo 0 (4)-20 mA aj digitálna RS-232 s možnosťou pridať PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU, ASCII alebo TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS

EL-FLOW^® Prestige, najnovšia generácia termického hmotnostného prietokomera a regulátora pre plyny, ktorá reprezentuje prelomovú technológiu z hľadiska všestrannosti a jednoduchosti použitia.
Hlavné vylepšenia pre používateľov sú:

vysoká presnosť (štandardne 0,5% meranej hodnoty plus 0,1% rozsahu)
Multi-Gas / Multi-Range funkcionalita (100 predinštalovaných plynov; zmena rozsahu v rozpätí 40%-120% v závislosti od max. kapacity
Kompenzácia zmeny prevádzkového tlaku pomocou voliteľnej funkcie Pressure insensitive (vstavaného snímača tlaku)
najnižší rozsah 0,014…0,7 ml_n/min Najvyšší rozsah 2…100 l_n/min

Vlastnosti Modely Dokumentácia Príslušenstvo Servis a kalibrácia Aplikácie/odvetvia

vysoká presnosť (štandardne 0,5% meranej hodnoty plus 0,1% rozsahu)
vylepšenia v spracovaní kvality signálu snímaného prietoku
vysoko stabilný a vylepšený regulačný režim
vylepšený dizajn regulačného ventilu
Multi-Gas / Multi-Range funkcionalita (100 predinštalovaných plynov; zmena rozsahu v rozpätí 40%-120% v závislosti od max. kapacity)
Kompenzácia zmeny prevádzkového tlaku pomocou voliteľnej funkcie Pressure insensitive (vstavaného snímača tlaku)
podstatne znížená spotreba energie
užívateľsky konfigurovateľné zariadenie s množstvom prídavných funkcií a výhod
najnižší rozsah 0,014…0,7 ml_n/min Najvyšší rozsah 100…20 l_n/min

robustné kovové puzdro

Hmotnostný prietokomer / regulátor, ktorý sa prispôsobí Vášmu procesu

Regulačný výkon prietokomera EL-FLOW Prestige je továrensky nastavený na rýchlu odozvu pri zmene setpointu bez prekročenia požadovaného prietoku. Navyše je regulátor vysoko odolný proti mechanickým šokom a tlakovým zmenám, ktoré môžu byť spôsobené inými zariadeniami čerpajúcimi plyn s rovnakého zdroja. Voliteľne môže byť regulátor prietoku nastavený na extra rýchlu odozvu ( nastavovací čas t98% do 500 ms) alebo extra hladkú kontrolu, v závislosti na požiadavkách konkrétneho procesu. Dynamické správanie môže byť tiež nastavené jednoducho zákazníkom, pomocou nastavení rýchlosti regulátora cez FlowTune™ alebo použitím softvéru FlowPlot™. Tento softvér je dodávaný zdarma a môže byť taktiež použitý na diagnostiku zariadenia alebo nastavenie alarmu či počítadla.

Zvoľte si I/O variant podľa Vašich preferencií

Množstvo vstupno/výstupných variantov je možné ponúknuť cez programovateľný sub-D 9-pinový konektor. Spolu s množstvom rôznych analógových signálov a štandardnou RS232 komunikáciou sú k dispozícii aj RS485 komunikácia, digitálny frekvenčný/pulzný výstup, výstup/reset alarmu, zatvorenie a analógový výstup ventilu. Naviac Bronkhorst ponúka rôzne integrované fieldbusové komunikácie: DeviceNet™, PROFIBUS DP, PROFINET, Modbus RTU/ASCII, EtherCAT®, CANopen, EtherNet/IP, Modbus TCP/IP, POWERLINK a FLOW-BUS. Posledná zo spomínaných funguje na základe RS485 fieldbus komunikácie, špeciálne vytvorená spoločnosťou Bronkhorst High-Tech pre ich riešenia v oblasti merania a regulácie prietoku. Pre pohodlie zákazníkov používajúcich LabVIEW™ (grafický softvér od National Instruments) Bronkhorst poskytuje certifikovaný plug & play driver pre prístroje s komunikáciou FLOW-BUS™. Viac informácií o digitálnej „multibus“ komunikácii.

Znížte svoje náklady na obstaranie

EL-FLOW Prestige ponúka vysokú flexibility vďaka svojej Mnoho plynovej / Mnoho rozsahovej (MG/MR) funkcii. Táto funkcia je rozšírená na 100 plynov a jednoducho prístupná cez program FlowTune™ alebo PLC; nie je teda potrebné odpájať prístroj z Vášho systému. Pre ďalšie typy plynov môže používateľ vypočítať presné vlastnosti plynu pomocou zdarma dostupného online softvéru Fluidat® on the Net. Používateľia EL-FLOW Prestige môžu meniť rozsah ich prístroja samostatne a tým ušetriť čas a peniaze na montáž a rekalibráciu zariadenia. Naviac, výrobcovia originálnych zariadení (OEMs) majú možnosť výrazne znížiť počet rôznych prístrojov na sklade a tak znížiť náklady podniku.

Prispôsobiteľná vstupno – výstupná konfigurácia

Okrem hlavných Vstupno/Výstupných signálov na meranie a reguláciu cez analógové signály, RS232 alebo fieldbus komunikáciu, EL-FLOW Prestige ponúka programovateľný pin (pin č. 5) na 9-pinovom sub-D konektore pre voliteľnú I/O konfiguráciu. Táto funkcia môže byť použitá pre pokročilé operácie ako digitálny frekvenčný/pulzný output, výstup/reset alarmu, spracovanie externých setpoint signálov, zatvorenie a analógový výstup ventilu. Niektoré funkcie sú špecifikované v modelovom čísle, ale množstvo iných nastavení môže byť naprogramovaných podľa požiadaviek zákazníka.

Modely podľa rozsahu merania a regulácie

Hmotnostný prietokomer (MFM – Mass Flow Meter) – PN100 (Odolnosť voči tlaku 100 bar)

Model	Rozsahy prietoku (pre N2)
Model	Minimálny	Maximálny
FG-110C	0,014 … 0,7 ml_n/min	0,18 … 9 ml_n/min
FG-110CP	0,014 … 0,7 ml_n/min	0,18 … 9 ml_n/min
FG-111B	0,14 … 7 ml_n/min	0,4 … 20 l_n/min
FG-111BP	0,14 … 7 ml_n/min	0,4 … 20 l_n/min
FG-111AC	0,4 … 20 l_n/min	0,6 … 100 l_n/min

Regulátor hmotnostného prietoku (MFC – Mass Flow Controller) – PN10 / PN64 / PN100 (Odolnosť voči tlaku 10, 64 alebo 100 bar v závislosti od modelu)

Model	Rozsahy prietoku (pre N2)
Model	Minimálny	Maximálny
FG-200CV	0,014 … 0,7 ml_n/min	0,18 … 9 ml_n/min
FG-200CVP	0,014 … 0,7 ml_n/min	0,18 … 9 ml_n/min
FG-210CV	0,014 … 0,7 ml_n/min	0,18 … 9 ml_n/min
FG-210CVP	0,014 … 0,7 ml_n/min	0,18 … 9 ml_n/min
FG-201CV	0,14 … 7 ml_n/min	0,4 … 20 l_n/min
FG-201CVP	0,14 … 7 ml_n/min	0,4 … 20 l_n/min
FG-211CV	0,14 … 7 ml_n/min	0,4 … 20 l_n/min
FG-211CVP	0,14 … 7 ml_n/min	0,4 … 20 l_n/min
FG-201AV	0,2 … 10 l_n/min	2 … 100 l_n/min
FG-211AV	0,2 … 10 l_n/min	2 … 100 l_n/min

Regulátor hmotnostného prietoku (MFC – Mass Flow Controller) s integrovaným uzatváracím ventilom – PN10 (Odolnosť voči tlaku 10 bar)

Modely	Rozsahy prietoku (pre N2)
Modely	Minimálny	Maximálny
FG-201CS	0,14 … 7 ml_n/min	0,4 … 20 l_n/min
FG-201CSP	0,14 … 7 ml_n/min	0,4 … 20 l_n/min

Dokument	Jazyk
Katalógový list Bronkhorst EL-Flow Prestige

Ochranné časticové filtre

Katalógový list

El-Flow Select s displejem Bright

Multifunkčný displej Bright

Katalógový list

adaptár

Sieťový adaptér PiPS

Stručný návod

Ponuka servisných a kalibračných služieb

Ponúkané služby budú vykonané v autorizovanom servise Bronkhorst v ČR.

Služba – prístroje pre plyny	Cena
Akreditovaná kalibrácia hmotnostného prietokomera do 250 l_n/min N₂ Kalibrácia podľa internej metodiky SVCS KM 1.2002 (3x meranie v 5 bodoch – vzostupne, zostupne a vzostupne). Tento postup zaručuje odhalenie takmer všetkých možných skrytých vád hmotnostných prietokomerov. V prípade odchýlky mimo špecifikáciu výrobcu bude prietokomer automaticky nastavený. Súčasťou je aj tlaková skúška a test tesnosti na héliovom hľadači. Pozn.: Pri kalibráciách nad 100 l_n/min je nutné objednať aj Inšpekciu prístroja.	6 080 Kč
Akreditovaná kalibrácia hmotnostného prietokomera do 500 l_n/min N₂ Kalibrácia podľa internej metodiky SVCS KM 1.2002 (3x meranie v 5 bodoch – vzostupne, zostupne a vzostupne). Tento postup zaručuje odhalenie takmer všetkých možných skrytých vád hmotnostných prietokomerov. V prípade odchýlky mimo špecifikáciu výrobcu bude prietokomer automaticky nastavený. Súčasťou je aj tlaková skúška a test tesnosti na héliovom hľadači. Pozn.: S touto službou je nutné objednať aj Inšpekciu prístroja.	7 440 Kč
Akreditovaná kalibrácia hmotnostného prietokomera do 1000 l_n/min N₂ Kalibrácia podľa internej metodiky SVCS KM 1.2002 (3x meranie v 5 bodoch – vzostupne, zostupne a vzostupne). Tento postup zaručuje odhalenie takmer všetkých možných skrytých vád hmotnostných prietokomerov. V prípade odchýlky mimo špecifikáciu výrobcu bude prietokomer automaticky nastavený. Súčasťou je aj tlaková skúška a test tesnosti na héliovom hľadači. Pozn.: S touto službou je nutné objednať aj Inšpekciu prístroja.	9 860 Kč
Neakreditovaná kalibrácia hmotnostného prietokomera do 250 l_n/min N₂ Štandardná kalibrácia – 1x meranie v 5 bodoch. Ekonomický variant zaistenia presnosti prietokomera. V prípade odchýlky mimo špecifikáciu výrobcu bude prietokomer automaticky nastavený. Súčasťou je aj tlaková skúška a test tesnosti na héliovom hľadači. Pozn.: Pri kalibráciách nad 100 l_n/min je nutné objednať aj Inšpekciu prístroja.	4 430 Kč
Neakreditovaná kalibrácia hmotnostného prietokomera do 500 l_n/min N₂ Štandardná kalibrácia – 1x meranie v 5 bodoch. Ekonomický variant zaistenia presnosti prietokomera. V prípade odchýlky mimo špecifikáciu výrobcu bude prietokomer automaticky nastavený. Súčasťou je aj tlaková skúška a test tesnosti na héliovom hľadači. Pozn.: S touto službou je nutné objednať aj Inšpekciu prístroja.	5 790 Kč
Neakreditovaná kalibrácia hmotnostného prietokomera do 1000 l_n/min N₂ Štandardná kalibrácia – 1x meranie v 5 bodoch. Ekonomický variant zaistenia presnosti prietokomera. V prípade odchýlky mimo špecifikáciu výrobcu bude prietokomer automaticky nastavený. Súčasťou je aj tlaková skúška a test tesnosti na héliovom hľadači. Pozn.: S touto službou je nutné objednať aj Inšpekciu prístroja.	8 210 Kč
Extra kalibračný bod	425 Kč
10 – bodová kalibrácia (príplatok)	1 450 Kč
Inšpekcia hmotnostného prietokomera (MFM) Rozobratie prístroja, kontrola vnútorných častí, zmontovanie. Inšpekciu odporúča väčšina výrobcov prietokomerov vykonať pred každou kalibráciou, pretože i drobné nečistoty vo vnútri prietokomera môžu značne ovplyvniť jeho presnosť. V cene je sada Viton tesnení. Iné tesniace materiály a ďalšie prípadné náhradné diely a úkony nad rámec inšpekcie sa účtujú zvlášť.	1 820 Kč
Inšpekcia hmotnostného regulátora prietoku (MFC) Rozobratie prístroja, kontrola vnútorných častí, nastavenie ventilu, zmontovanie. Inšpekciu odporúča väčšina výrobcov prietokomerov vykonať pred každou kalibráciou, pretože i drobné nečistoty vo vnútri prietokomera môžu značne ovplyvniť jeho presnosť. V cene je sada Viton tesnení. Iné tesniace materiály a ďalšie prípadné náhradné diely a úkony nad rámec inšpekcie sa účtujú zvlášť.	2 520 Kč
Inšpekcia regulačného ventilu Rozobratie prístroja, kontrola vnútorných častí, zmontovanie. V cene je sada Viton tesnení. Iné tesniace materiály a ďalšie prípadné náhradné diely a úkony nad rámec inšpekcie sa účtujú zvlášť.	1 320 Kč
Čistenie v ultrazvukovom kúpeli Čistenie vykonávame v prípade zanesenia prietokomera nečistotami alebo ak je pre jeho prevádzku nutná dekontaminácia. Po čistení zaručujemu maximálnu čistotu. Pozn.: Túto službu nie je možné objednať samostatne bez Inšpekcie.	1090 Kč
Zmena rozsahu MFC Bronkhorst EL-Flow/IN-Flow do 250 l_n/min V cene je zahrnutá inšpekcia, akreditovaná kalibrácia a potrebné náhradné diely.	9 325 Kč
Zmena rozsahu MFM Bronkhorst EL-Flow/IN-Flow do 250 l_n/min V cene je zahrnutá inšpekcia, akreditovaná kalibrácia a potrebné náhradné diely.	8 625 Kč
1 hod práce technika Pri opravách nad rámec vyššie uvedených služieb, alebo iných prácach.	945 Kč
Náhradné diely	Podľa cenníka dodávateľa
Ceny sú uvedené bez DPH a dopravy.
