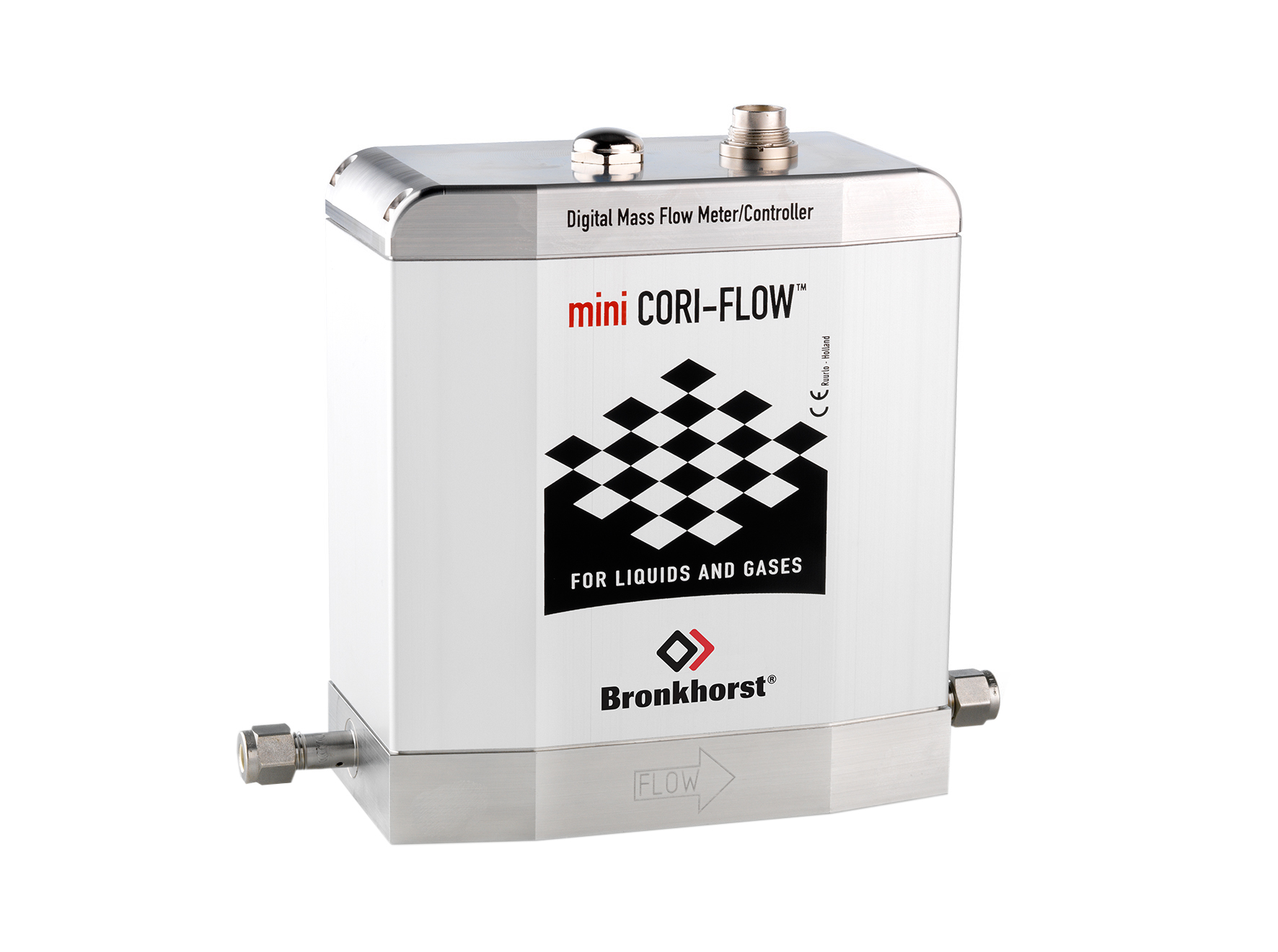

Bronkhorst mini CORI-FLOW

Určeno do prostředí s nebezpečím výbuchu - Ex

coriolisov prietokomer mini CORI-FLOW s regulačným ventilom

Coriolisov hmotnostný prietokomer alebo regulátor malých prietokov pre plyny alebo kvapaliny pracujúci na princípe Coriolisových síl

Krajina pôvodu

Bronkhorst špecialista

Michal Janoško | +421 907 742 744 | mjanosko@dex.sk

Rozsah: 0,1–5 g/h až 3–300 kg/h
Presnosť: od ±0,2% RD (Kvapaliny: ±0,2% RD; Plyny: ±0,5% RD)
Opakovateľnosť: ± 0,05 % plus ± ½(ZS* x 100/akt. priet.)%
Tlak: 100 | 200 bar
Krytie: IP65
Materiál: Nerezová oceľ 316L alebo Hastelloy - C22
Komunikácia: Analógová 0-5 (10) Vdc alebo 0 (4)-20 mA aj digitálna RS-232 s možnosťou pridať PROFIBUS DP, DeviceNet™, Modbus RTU alebo FLOW-BUS

Kompaktný Coriolisov hmotnostný prietokomer / regulátor hmotnostného prietoku pre meranie plynu a kvapalín pri nízkych prietokoch. S vývojom série mini CORI-FLOW ™ dosiahla spoločnosť Bronkhorst technologického prelomu na poli Coriolisových hmotnostných prietokomerov a regulátorov, predstavením kompaktného, cenovo efektívneho zariadenia pre presné meranie a riadenie (veľmi) nízkych prietokov. Unikátna konštrukcia miniatúrnych Coriolisových prietokomerov ponúka neprekonateľný výkon dokonca aj pri zmene tlaku, teploty, hustoty vodivosti alebo viskozity. V porovnaní s inými Coriolisovým prietokomermi na trhu Mini Cori-Flow ponúka integrovanú PID reguláciu v spolupráci s regulačným ventilom alebo čerpadlom, čo predstavuje veľmi kompaktné, náklady a miesto šetriace riešenie pre meranie veľmi malých prietokov plynu alebo kvapalín.

Možnosť certifikácie aj do ATEX Zóny 2 a ATEX Zóny 1.

Meranie v rôznych rozsaoch od 100 mg/h až do 300 kg/h.

Tlaková odolnosť až do 200 bar.

Vlastnosti Modely Dokumentácia Servis a kalibrácia Aplikácie/odvetvia

Digitálna technológia

mini CORI-FLOW ™ predstavuje „state-of-the-art“ digitálnu technológiu, ponúkajúce možnosti zbernicového rozhrania a ďalších funkcií ako sú počítadlo a alarm.

Alternatíva k termickým regulátorom hmotnostného prietoku (MFC)

mini CORI-FLOW ™ bol navrhnutý tak, aby umožňoval jednoduchú zámenu s tradičnými termickými hmotnostnými regulátormi (MFC). Mini CORI-FLOW ™ majú rovnaké rozmery spodnej plochy a elektronika tiež ponúka rovnaké možnosti pre analógovú a zbernicovú komunikáciu. V porovnaní s termickými regulátormi sú Coriolisove regulátory presnejšie, rýchlejšie a nezávislé na vlastnostiach pretekaného médiá.

Hlavné vlastnosti:

priama meracia metóda hmotnostného prietoku pre plyny a kvapaliny
vysoká presnosť, excelentná rýchlosť odozvy
cenovo efektívny dizajn
kompaktný dizajn s integrovaným PID ovládaním pre rýchlu a stabilnú kontrolu
dostupné pre veľmi malé prietoky
digitálna technológia umožňujúca zbernicovú komunikáciu s možnosťou upravenia PID charakteristík
možnosť sekundárneho merania teploty a hustoty média

Hmotnostní prietokomer (MFM)

	Rozsahy prietoku
	Minimálny	Nominálny	Maximálny
M12	0,1…5 g/h	1…100 g/h	2…200 g/h
M13	1…50 g/h	10…1000 g/h	20…2000 g/h
M14	0,03…1 kg/h	0,1…10 kg/h	0,3…30 kg/h
M15	0,2…5 kg/h	1…100 kg/h	3…300 kg/h

Regulátor hmotnostného prietoku (MFC)

	Rozsahy prietoku
	Minimálny	Nominálny	Maximálny
M12V1NI	0,1…5 g/h	2…100 g/h	4…200 g/h
M13V1NI	1…50 g/h	20…1000 g/h	40…2000 g/h
M14V1NI	0,03…1 kg/h	0,2…10 kg/h	0,6…30 kg/h
M15 + Oddelený ventil	0,2…5 kg/h	1…100 kg/h	3…300 kg/h

Dokument	Jazyk
Katalógový list mini CORI-FLOW M12-M14
Katalógový list mini CORI-FLOW M15
Katalógový list mini CORI-FLOW Ex d

Ponuka servisných a kalibračných služieb

Ponúkané služby budú vykonané v autorizovanom servise Bronkhorst v ČR.

Služba – prístroje pre kvapaliny	Cena
Neakreditovaná kalibrácia hmotnostného prietokomera kvapalín do 30 kg/h H2O/IPA Sme schopní merať už od 0,1 g/h do 30 kg/h. Kalibrácia v piatich bodoch (Liqui-Flow) alebo v siedmich bodoch (Cori-Flow). V prípade odchýlky mimo špecifikáciu výrobcu bude prietokomer automaticky nastavený. Súčasťou je aj tlaková skúška a test tesnosti na héliovom hľadači.	5 250 Kč
Extra kalibračný bod	425 Kč
10 – bodová kalibrácia (príplatok)	1 450 Kč
Inšpekcia prístroja (Liqui-Flow, miniCori-Flow, CEM) Rozobratie prístroja, kontrola vnútorných častí, nastavenie ventilu, zmontovanie. Inšpekciu odporúča väčšina výrobcov prietokomerov vykonať pred každou kalibráciou, pretože i drobné nečistoty vo vnútri prietokomera môžu značne ovplyvniť jeho presnosť.	3 550 Kč
Inšpekcia regulačného ventilu Rozobratie prístroja, kontrola vnútorných častí, zmontovanie. V cene je sada Viton tesnení. Iné tesniace materiály a ďalšie prípadné náhradné diely a úkony nad rámec inšpekcie sa účtujú zvlášť.	1 320 Kč
Preplach CEM, miniCori-Flow Preplach nerozoberateľných častí prístroja saponátom, vodou, prípadne po konzultácii iným rozpúšťadlom.	945 Kč
Čistenie v ultrazvukovom kúpeli Čistenie vykonávame v prípade zanesenia prietokomera nečistotami alebo ak je pre jeho prevádzku nutná dekontaminácia. Po čistení zaručujeme maximálnu čistotu. Pozn.: Túto službu nie je možné objednať samostatne bez Inšpekcie.	1090 Kč
1 hod práce technika Pri opravách nad rámec vyššie uvedených služieb, alebo iných prácach.	945 Kč
Náhradné diely	Podľa cenníka dodávateľa
Ceny sú uvedené bez DPH a dopravy.
