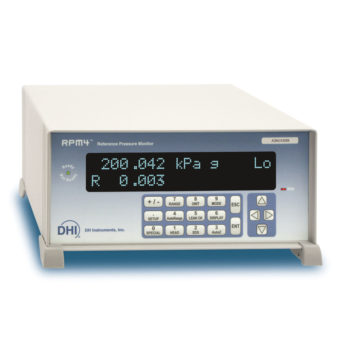

Referenčný tlakomer RPM4

RPM4 je oveľa viac ako bežný tlakomer

Krajina pôvodu

Fluke Calibration špecialista

Michal Janoško | +421 907 742 744 | mjanosko@dex.sk

Rozsah: od vákua do 2800 bar
Presnosť: až do ±0,005 % RD
Funkcia AutoRange
Komunikácia: RS-232, IEEE 488.2
Certifikácia: ISO 17025 Akreditovaný kalibračný certifikát v štandardnej dodávke

Výborné technické parametre od veľmi nízkeho tlaku do 280 MPa …
Pokročilé vstavané funkcie …
Kompaktný a robustný …
Kompletné miestne a diaľkové komunikácie …
RPM4 je optimálnym riešením širokého rozsahu merania pri špičkovej kalibrácii tlaku

Vlastnosti Technické údaje Moduly Q-RPT Objednávanie Dokumentácia Aplikácie/odvetvia

VLASTNOSTI

RPM4 má všetky vlastnosti, ktoré sa očakávajú od moderných prístrojov a navyše: indikáciu platnosti hodnoty tlaku na základe stability

Automaticú korekciu odľahlosti referenčných úrovní
Používateľom definovatelných jednotky
Inteligentná funkcia AutoZero
Diaľkový spínač (ENTER)
Veľké znaky, ľahko čitateľný displej
Napájanie 12 V ss a voliteľná sada batérií
Voliteľný doplnok pre riadenie ventilov
Komunikácia RS232 a IEEE-488
Pamäť typu „FLASH“ pre jednoduchú aktualizáciu vnútorného programového vybavenia, ktorý je k dispozícii zdarma
Rekalibračný softvér v dodávke
Voľný ovládač LabVIEW

Neobmedzená voľba rozsahu (funkcia INFINITE RANGING ™) funkcia AUTORANGE ™

Neobmeezená voľba rozsahu zabezpečuje RPM4 nevídanú univerzálnosť prispôsobenia širokému sortimentu skúšaných prístrojov. Vďaka ľahko použiteľnej funkcii AutoRange je možné na optimalizáciu všetkých vlastností tlakomerov podľa požadovaného rozsahu len niekoľko jednoduchých klávesových kláves alebo jedného diaľkového ovládania. Zadajte iba hodnotu maximálneho tlaku a režim merania, potom:

Je zvolený a aktivovaný optimálny modul Q-RPT na pokrytie daného rozsahu a režimu merania.
Je nastavená jednotka.
Je aktivovaný režim merania – absolútny tlak, pretlak alebo kombinovane pretlak / podtlak.
Rozlíšenie displejov je nastaviteľné na primeranú úroveň.
Limit alarmu proti tlakovému preťaženiu sa nastaví podľa aktuálneho rozsahu.
Neistota merania je znížená v pomere k vybranému rozsahu (platí iba pre triedy prémiových modulov Q-RPT).

Poznámka:

Použitie neobmedzeného výberu rozsahu a funkcie AutoRange zariadenia RPM4 je odporúčané pre optimálne pokrytie rôznych rozsahov testovaných prístrojov, ale nie je potrebné na dosiahnutie technických parametrov merania v „% z odčítania“.

SDS™ – systém ochrany modulu Q-RPT

Všetky moduly Q-RPT do rozsahu 7 MPa sú vybavené unikátnym ochranným systémom SDS (Self Defense SystemTM) spoločnosti Fluke Calibration. Ventily systému SDS automaticky oddeľuje a odvzdušní modul Q-RPT v prípade, že sa nepoužíva na meranie alebo ak by mohlo dôjsť k pret’aženiu modulu. Pri použití funkcie SDS je možné ponechat k akémukoľvek modulu Q-RPT pripojenú tlakovú hodnotu do 10 MPa bez potreby oddelenia alebo odpojenia.

Moderné vstavané funkcie

RPM4 ponúka rôzne moderné vstavané funkcie spracovania údajov merania tlaku:

Špeciálne údaje ako napríklad zobrazenie priemernej hodnoty tlaku za daný časový úsek, rýchlosť zmeny hodnoty tlaku, záznam Min/Max hodnôt, „podržanie“ meranej hodnoty tlaku, odchýlka od zadanej hodnoty tlaku.
Diferenčný režim priamo meria rozdiel medzi dvoma modulmi Q-RPT vrátane tárovania pri určitej hodnote statického tlaku.
Paralelné meranie využíva dva moduly Q-RPT redundantne ako jeden.
Kontrola tesnosti meria priemernú hodnotu rýchlosti zmeny tlaku v užívateľom zadanom časovom úseku.
Funkcia AutoTest automatizuje kalibračné postupy s vyhodnotením chyby skúšaného prístroja vrátane záznamu nameraných hodnôt.

Kompatibilita s automatickým regulátorom tlaku PPC4

RPM4 môže byť použitý ako externý referenčný tlakomer pre plne automatický regulátor / kalibrátor tlaku PPC4 firmy Fluke Calibration. Jeden alebo dva prístroje RPM4 môžu byť štandardne pripojené k PPC4 pomocou kábla RS232. Moduly Q-RPT zariadenia RPM4 sa stanú súčasťou systému PPC4 a sú riadené prostredníctvom PPC4, o čom je obsluha prehľadne informovaná. K systému pokrývajúcemu celý rozsah merania sa skúšané zariadenie pripája iba jednou prípojkou.

Viac informácií o možnostiach systému nájdete v prospekte PPC4.

Technické parametre referenčného tlakomera RPM4

Všeobecné technické údaje

Požiadavky na napájanie:		85 až 264 V st., 50 až 60 Hz, max. spotreba 25 VA a 12 V ss @ 9 Ah
Nabíjačka batérií:		100 až 240 V st., 50 až 60 Hz
Rozsah teplôt použitia:		15 až 35°C
Vibrácie:		prístroj vyhovuje norme MIL-T-28800D
Hmotnosť:		5 kg
Rozmery:		10 cm (v) x 22,7 cm (š) x 24 cm (h)
Batéria/nabíjačka:		8 cm (v) x 22,5 cm (š) x 20 cm (h)
Komunikačné rozhranie:		RS-232 (COM 1, COM2), IEEE 488.2
Prevádzkové režimy:		absolútny tlak, pretlak, kombinovaný pretlak/podtlak, diferenčný tlak
Tlakové rozsahy:		od vákua až do 280 MPa
Pracovné médium:
	moduly Q-RPT s rozsahom do A7M:	Čistý, suchý, nekorozívny plyn
	všetky ostatné:	Plyn alebo olej
Tlakové pripojenie:
	TEST (+), Odvzdušnenie (-):	Až do A70M Nad A70M	1/8″ NPT F DH500 (ekvivalent AE250C)
	ATM	10-32 UNF
Konektor pre externé elektrické ventily:		(8) 12 V, max. celkový výstup 1 A
Prevedenie CE:		zaručené

Meraný a generovaný tlak (Q-PRT)

Doba nábehu:		Pri studenom štarte doporučená stabilizácia 30 minút
Rozlišenie:		Až 1 ppm (0,0001 %), nastaviteľné užívateľom
Vplyv tiažového zrýchlenia:		maximálne ±0,008 %/g prevádzka v sklone ±20° od vztiahnutej roviny bez významného vplyvu
Predpokladaná stabilita: ¹		1 rok
Kalibrácia:		Kalibračný list vydaný akreditovaným (A2LA) kalibračným laboratóriom ako štandard
Triedy snímačov Q-RPT:
	STANDARD:	neistota v % z odčítania, 30 až 100 % rozpetia snímača Q-RPT
	PREMIUM:	znížená neistota v % z odčítania a zníženie rozsahu funkciou AutoRange až v pomere 3:1
		STANDARD:	PREMIUM:
		Moduly Q-PRT až do A10M
Presnosť: ²		±0,008 % z odčítania ⁴	±0,005 % z odčítania *
Neistota merania: ³		0,010 % z odčítania ⁴	0,008 % z odčítania **
		Moduly Q-PRT A14M až A140M
Presnosť: ²		±0,012 % z odčítania ⁴	—
Neistota merania: ³		0,013 % z odčítania ⁴	—
		Moduly Q-PRT až do A10M
Presnosť: ²		± 0.015 % z odčítania ⁴	—
Neistota merania: ³		0,018 % z odčítania ⁴	—

Predpokladaná stabilita na 1 rok (k = 2) predpokladá pravidelné používanie funkcie AutoZero. Predpokladaná ročná stabilita merania v absolútnom režime bez použitia funkcie AutoZero je ± (0,005% rozpätia snímača Q-RPT + 0,005% z odčítania).
Kombinovaná chyba linearity, hysterézy a opakovateľnosti. Ak použijete absolútny snímač Q-RPT na meranie preťaženia, pridajte k hodnote neistoty + / – 1 Pa, aby sa zohľadnilo rozlíšenie a krátkodobá stabilita zabudovaného barometra.
Maximálna odchýlka indikovaných hodnôt snímača Q-RPT od skutočnej hodnoty meranej hodnoty tlaku, ktorá zahŕňa presnosť, predpokladanú ročnú stabilitu, vplyv teploty a neistotu kalibrácie. Jedná sa o rozšírenú neistotu (k = 2) podľa odporúčania ISO „Guide až the Expression of Uncertainty in Measurement“.
Hodnota v % z odčítania platí od 30 do 100% rozpätia snímača Q-RPT. V rozsahu pod 30% rozpätia snímača Q-RPT je hodnota konštantná a jeho veľkosť je získaná vynásobením hodnoty v % z odčítanej hodnoty tlaku v 30% rozpätia snímača Q-RPT.
Hodnota v % z odčítania platí od 30 do 100% akéhokoľvek AutoRange rozsahu, ktoré je väčšie alebo rovné 30% rozpätia snímača Q-RPT. V rozsahu pod 30% AutoRange rozsahu je hodnota konštantná a jej veľkosť sa získa vynásobením hodnoty v % z odčítanej hodnoty v tlaku v 30% AutoRange rozsahu. Ak je rozsah AutoRange menší ako 30% rozpätia snímača Q-RPT, je hodnota uvedená v % odčítania alebo v % odčítania v 9% rozpätia snímača QRPT, platí hodnota, ktorá je väčšia.

Moduly rezonančných referenčných snímačov tlaku (Q-RPT)

Vynikajúce technické parametre RPM4 sú dosiahnuté vďaka jedinečným modulom rezonančných referenčných snímačov tlaku (Q-RPT) firmy DHI. Modul Q-RPT meria tlak na základe meraní zmeny vlastnej frekvencie kmitania kremíkového kryštálu, ktorá je spôsobená pnutím vyvolaným tlakom. Individuálnym vyhodnocovaním a charakterizáciou pomocou najpresnejších etalónov tlaku sa robí výber snímačov tlaku pre Q-RPT moduly. Použité sú len snímače spĺňajúce požadovanú úroveň linearity, opakovateľnosti a stability. Špeciálny spôsob kompenzácie vychádza z viac ako 15 rokov skúseností s tisíckami rezonančnými snímačmi tlaku a používa sa pre optimalizáciu metrologických charakteristík potrebných pre prenosný etalón. Pre optimálne splnenie výkonnostných a cenových požiadaviek sú k dispozícii dve triedy modulov Q-RPT – štandard a premium. Dynamická kompenzácia atmosférického tlaku pomocou nezávislého vstavaného barometra umožňuje v ktoromkoľvek okamihu rýchle prepínanie medzi absolútnym tlakom a pretlakom bez významného vplyvu na neistotu merania. K tejto funkcii nie je potrebné dodatočné zariadenie alebo voliteľné príslušenstvo. Tento barometer sa používa len na meranie malých zmien atmosférického tlaku v priebehu merania pretlaku, takže vplyv jeho absolútnej chyby a driftu na neistotu merania je zanedbateľný.

Okrem vynikajúcej metrologickej charakteristiky majú moduly Q-RPT tieto výhody:

Neistota merania v % z odčítania s možnosťou zmeny rozsahu pomocou funkcie AutoRange
Zanedbateľná doba nábehu
Nezávislosť na druhu plynu
Kremíkový kryštál izolovaný od tlakového média
Minimálna citlivosť na polohu

REFERENČNÉ SNÍMAČE TLAKU (Q-RPT)

OZNAČ. Q-RPT	MAXIMÁLNY TLAK		Podporované režimy merania	Prevádzkové médium	Ochranný systém SDS
	VERZIA SI
	Absolútny tlak [kPa]	Pretlak [kPa]
A280M-L	280 000	280 000	Absolútny, pretlak a pretlak / podtlak	Olej ako štandard Plyn na vyžiadanie	Nie je k dispozícii
A200M-L	200 000	200 000
A140M-L	140 000	140 000
A100M-L	100 000	100 000
A70M	70 000	70 000		Plyn ako štandard Olej na vyžiadanie
A40M	40 000	40 000
A20M	20 000	20 000
A14M	14 000	14 000
A10M	10 000	10 000			K dispozícii
A7M	7 000	7 000
A3.5M	3 500	3 500		Iba plyn
A2M	2 000	2 000
A1.4M	1 400	1 400
A700K	700	700
A350K	350	250
A200K	200	100
A160K	160	60
A100K	110	10
BA100K ¹	110	—
G200K	—	200
G200K	—	200	Pretlak
G100K	—	100
G15K	—	15
BG15K ²	—	15	Podtlak/ pretlak

1. BA100K je barometer, ktorého rozsah začína na 70 kPa (10 psi)

2. BG15K meria podtlak / pretlak v rozsahu -15 až +15 kPa (-2,2 až 2,2 psi)

Objednávanie referenčného tlakomera RPM4

Modely referenčných tlakomerov, označenie a popis

OZNAČENIE	POPIS
RPM4 mhhhac/mlllac	Referenčný tlakomer kde: mhhhac značí typ snímača Q-RPT pre vyšší rozsah (Hi). c značí triedu snímača (s pre štandard, p pre premium). mlllac značí typ snímača Q-RPT pre nižší rozsah (Lo) a jeho triedu. Ponechajte voľné, ak nie je snímač Lo Q-RPT použitý. Typ snímača si vyberte z tabuľky Referenčné snímače tlaku (Q-RPT)-záložka „Moduly Q-RPT“
RPM4 04 -1	verzia s jednotkami US
RPM4 04 -2	verzia s jednotkami SI
RPM4 06	Špeciálna kalibrácia
RPM4 07	Špeciálne prevádzkové médium pre Hi Q-RPT (upresnite)
RPM4 08	Špeciálne prevádzkové médium pre Lo Q-RPT (upresnite)

Doplnky a príslušenstvo, označenie a popis

OZNAČENIE	OBJ. Č.	POPIS
Drivers Connector	401382	Konektor pre externé elektrické ventily
Sada batérií	401904	Batérie 12 V js s nabíjačkou
Rack Mount Kit	401929	Sada pre montáž do štandardných prístrojových skríň 19″
Pedálový spínač	401886	Diaľkový spínač (ENTER)
MPC1-1000	401067	Ručný regulátor tlaku do 7 MPa, médium plyn
MPC1-3000	401210	Ručný regulátor tlaku do 20 MPa, médium plyn
MPC1-D-1000	401646	Ručný regulátor tlaku pre diferenčný tlak pri statickom tlaku do 7 MPa, médium plyn
MPC1-D-3000	401647	Ručný regulátor tlaku pre diferenčný tlak pri statickom tlaku do 20 MPa, médium plyn
GPC1-16000	401800	Ručný regulátor tlaku do 110 MPa, médium plyn
OPG1-30000	401497	Ručný generátor/regulátor tlaku do 200 MPa, médium olej
PPC4		Automatický regulátor tlaku – viď katalóg PPC4
VA-PPC/MPC-REF, 220V	401160	Výveva s príslušenstvom pre pripojenie k MPC1
PK-7000-PPC/MPC	400985	Sada prepojok pre RPM4 a MPC1 vrátane rýchlospojky pre skúšaný prístroj
