768L a 768LR – konektor s vnějším závitem

logo D-Ex info@dex.sk | +421 2 5729 7421
  • 768L a 768LR – konektor s vnějším závitem

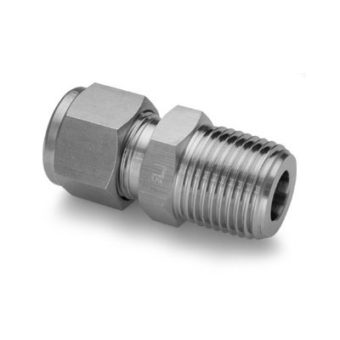

    768L

    Konektor Let-Lok → NPT (BSPT) male
    Male Connector

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Ham-Let (UCT) špecialista

    768L … Let-Lok → závit NPT
    768LR … Let-Lok → závit BSPT

    Konektor pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem NPT nebo BSPT. Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    768L  a x b

    768LR  m  a x b


    m = materiál:  SS – nerez, B – mosaz

    a = rozměr Let-Lok (vnější průměr trubky):  350 mm, 1/16″2″

    b = velikost závitu NPT nebo BSPT:  1/8″2″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    768L SS 6MMx1/4

    nerezový konektor z Let-Lok pro trubku o vnějším průměru 6 mm na vnější závit 1/4″ NPT

    Dokument

    Jazyk

    Tabulka rozměrů dílu 768L a 768LR EN flag
