rychlospojky CPC

Rýchlospojky CPC na všeobecné použitie

Plastové a kovové rýchlospojky s vysokou prevádzkovou bezpečnosťou

CPC

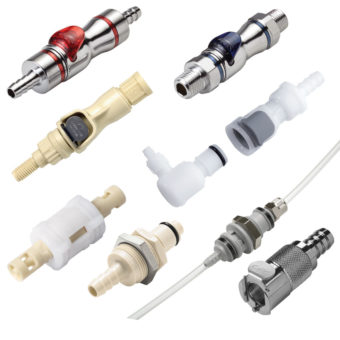

Rychlospojky CPC umožňují rychlé a snadné rozpojení i spojení dvou hadicových rozvodů. Jsou navrženy a otestovány tak, aby vydržely minimálně 5 – 10 tisíc spojení bez nežádoucího úniku média. Rychlospojky jsou vyráběny v několika základních řadách podle velikosti průtoku a z různých materiálů s možností použití rozdílných materiálů těsnění, aby je bylo možno použít pro všechny typy tekutin v průmyslových aplikacích, lékařství, potravinářství, chemickém a biochemickém průmyslu, tak i v biofarmacii, v polovodičovém průmyslu anebo v balicí technice. Dle požadavků zákazníka je možno umístit do spojky ventilek, aby se při rozpojení rychlospojky hadice uzavřela a nedocházelo ke ztrátám pracovního média. Rychlospojky CPC jsou jediné plastové rychlospojky s bezodkapovým provedením (při rozpojení spojky i při maximálním povoleném tlaku dojde k úniku méně než 0,1 ml kapaliny).

Rychlospojky firmy CPC neumožňují pouze spojení dvou hadic s médiem, umožňují instalovat spojku do otvoru pomocí trubkového závitu (NPT, BSPT) včetně utěsnění proti průsaku, zajistit připojení hadice ke spojce pomocí pojistné matice (pro vyšší tlaky) anebo zvolit vyústění hadicové koncovky tak, aby došlo k úspoře místa. Pokud zákazník požaduje certifikaci, můžeme mu nabídnout certifikaci pro použití na pitnou vodu nebo pro použití v potravinářství. Pro použití rychlospojek v biomedicíně, medicíně nebo v polovodičovém průmyslu nabízíme čištění rychlospojek (horkým vzduchem, formalínem, alkoholem nebo isopropylalkoholem), sterilizaci, zajištění bakteriální čistoty radiací anebo sestavení rychlospojek v čistých prostorách. Požadavky jiných aplikací splňují celoplastové rychlospojky, jednoduché cenově dostupné rychlospojky, koaxiální nebo vícenásobné rychlospojky, umožňující současné rozpojení či spojení oddělených okruhů s různými tekutinami, aniž by nedošlo k míchání tekutin a nežádoucímu propojení okruhů.

Materiály pro výrobu rychlospojek

Rychlospojky firmy CPC se vyrábí především v plastovém provedení za použití různých typů plastů tak, aby vyhověly většině použitých tekutin. Rychlospojky jsou především vyrobeny z těchto materiálů:

  Pracovní teplota Pracovní tlak
Acetal -40 °C ÷ +82 °C 0 ÷ 830 kPa
Polypropylen 0 °C ÷ +71 °C 0 ÷ 720 kPa
Polysulfon -40 °C ÷ +138 °C 0 ÷ 860 kPa
Pochromovaná mosaz -40 °C ÷ +82 °C 0 ÷ 1,73 MPa

Použití rychlospojek pro veškeré typy tekutin je dosaženo nejen použitím širokého spektra základních materiálů rychlospojek, ale i použitím rozdílných materiálů těsnění podle použitého média a to jak Buny N, Vitonu, EPDM, Kelrazu anebo silikonu, ale i zvolením spojky s celoplastovou konstrukcí bez kovových částí v průtočném povrchu rychlospojek nebo použitím rychlospojek vyrobených z jiných materiálů – polyethylenu, karbonátu, nylonu či ABS.

Řady rychlospojek

Průtok Standardní řady Bezokapové řady Průměry hadic
do 1 l/min SMC NS1 1/8″, 1/16″
1 ÷ 5 l/min PMC, PMC12, MC, APC NS2, LQ2 1/8″, 5/32″, 3/16″, 1/4″
5 ÷ 10 l/min PLC, PLC12, LC, APC NS4, LQ4 1/4″, 5/16″, 3/8″
10 ÷ 30 l/min HFC12, 35, 57 NS6, LQ6 3/8″, 1/2″, 5/8″, 3/4″
> 30 l/min NSH 3/8″, 1/2″, 5/8″, 3/4″

Široké portfolio nabízí celou řadu koncovek, konfigurací, velikostí a materiálů, stejně jako speciální konstrukční prvky, jako jsou přesné hadicové ozuby, palcová západka se slyšitelnou „CPC cvak“ technologií, která neovlivňuje modularitu zařízení a dokonce i volitelné RFID s technologií IdentiQuik® vám mohou pomoci zvýšit bezpečnost zařízení. Nezáleží na tom, co vaše aplikace vyžaduje, každá CPC spojka je jedinečně navržena tak, aby poskytovala přesně to, co potřebujete.


Rychlospojka APC

APC

Spojky řady APC poskytují snadné použití a vynikající průtok v kompaktním rozměru.

Více informací

Rychlospojka EFC12

EFC12

Vyznačuje se vysoce účinným designem ventilu, který poskytuje větší průtok než jakákoli jiná spojka stejné velikosti.

Více informací

Rychlospojka BreakAway

BreakAway

Bezpečný a snadný přenos tekutin s ochranou proti nákladné ztrátě produktu a poškození zařízení.

Více informací


Rychlospojka BQ45GL

BQ45GL

Uzávěry lahví obsahují rychloupínací spojku nebo konektor FitQuik® integrovaný do víka určeného pro lahve o objemu 45 GL.

Více informací

Rychlospojky DPC

DPC

Poskytuje spojení s dvěma porty s jednoručním současným připojením a odpojením.

Více informací

Rychlospojky DTLD

DTLD

Poskytuje dvojité připojení s jednoručním nezávislým nebo simultánním připojením Materiál: ABS, hadice: 1/4″až 3/8″ (6,4 mm až 9,5 mm)

Více informací


Rychlospojka FFC35

FFC35

Průtok srovnatelný se spojkami 1,3 cm při velikosti 1,0 cm.

Více informací

Rychlospojka HFC12

HFC12

Průtok je srovnatelný se spojkami 1/2″ ve velikosti 3/8″.

Více informací

Rychlospojka HFC35 & HFC57

HFC35 a HFC57

Polysulfonové spojky pro náročné aplikace a chemickou odolnost.

Více informací


Hybridní konektor

Hybridní konektor

Umožňuje konstruktérům bezpečně využít jeden konektor jak pro tekutiny, tak pro elektroniku.

Více informací

Miniaturní hybridní konektor

Hybridní (mini) konektor

Poskytuje kompaktní jediný připojovací bod pro vzduch a elektrické vedení.

Více informací

Rychlospojka LC

LC

Chromované mosazné spojky řady LC jsou ideální pro vyšší teploty nebo tlaky.

Více informací


Rychlospojka LQ2

LQ2

Aplikace LQ2 je navržena speciálně pro chladírenské aplikace a nabízí vysoký průtok pro optimalizaci výkonu chladicího systému

Více informací

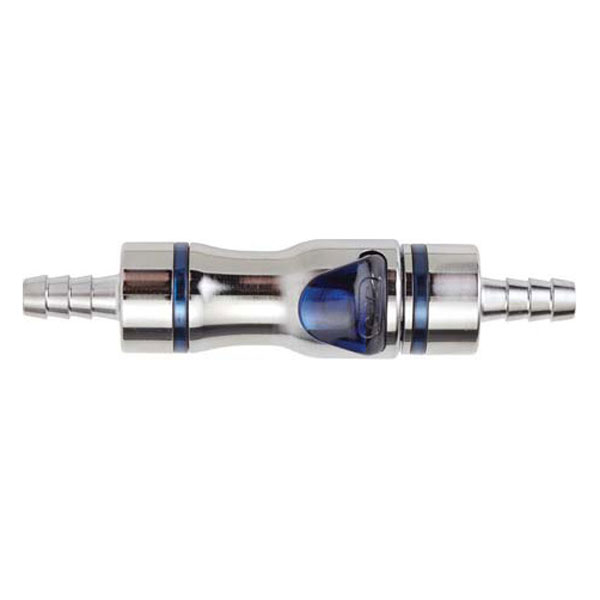

Rychlospojka LQ4

LQ4

Navrženy speciálně pro chladírenské aplikace a poskytující velmi spolehlivé bezkapové spojení a rozpojení.

Více informací

Rychlospojka RPLQ4

RPLQ4

Spojka pro chladírenské panely a skříně panelů zajišťuje bezpečné a spolehlivé připojení a bezodkapové odpojení.

Více informací


Rychlospojka LQ6

LQ6

Je určena pro chladírenské aplikace, spojka zaručuje bezpečné a spolehlivé bezokapové spojení a odpojení.

Více informací

Rychlospojka MC

MC

Chromovaná mosazná spojka vyrobená z tvrdého a odolného materiálu pro nejnáročnější aplikace.

Více informací

Rychlospojka MultiMount

Multi-Mount

Jednoduchá spojka pro připojení tří až pěti okruhů najednou.

Více informací


Rychlospojka NS1

NS1

Nejmenší plastová spojka na trhu s bezokapovými uzavírací ventily, které zajišťují rozpojení bez ztráty média.

Více informací

Rychlospojka NS212



NS212

Jednoduchá spojka s otočným připojením s integrovaným uzamykacím mechanismem a oboustrannými uzavíracími ventily proti odkápnutí.

Více informací

Rychlospojka NS4

NS4

Nabízejí nepropustné ventily v kompaktním rozměru za skvělou cenu.

Více informací


Rychlospojka NS6

NS6

Bezokapové spojky, lehké, chemicky odolné a snadno použítelné.

Více informací

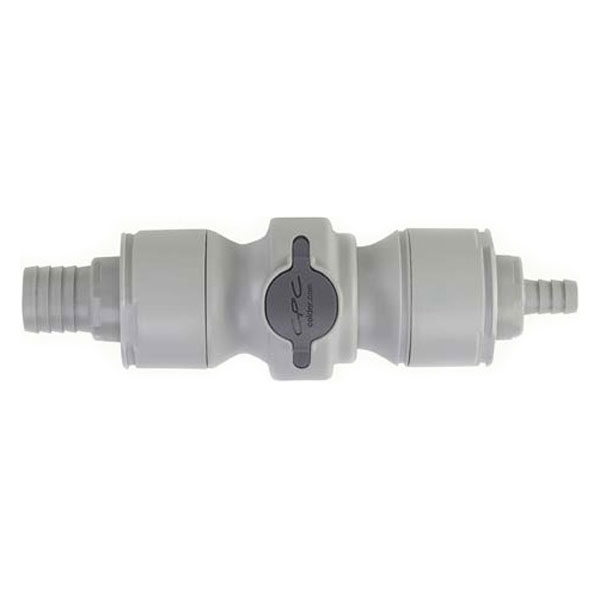

Rychlospojka NSH

NSH

Polypropylenová rychlospjka s EPDM těsněním a 100% bez kovových částí v průtokové cestě, poskytují vysokou chemickou odolnost.

Více informací

Rychlospojka PLC

PLC

Rychlospojka 1/4″ s vysokým průtokem nabízí nejširší výběr velikostí a konfigurací.

Více informací


Rychlospojka PLC12

PLC12

V různých konfiguracích a chemickou odolností pro náročné aplikace; sterilizovatelné gama zářením.

Více informací

Rychlospojka PMC

PMC

Rychlospojka 1/8″ pro širokou škálu aplikací pro všeobecné účely.

Více informací

Rychlospojka PMC12

PMC12

Spojky z polypropylenu PMC12 mají větší chemickou odolnost a jsou sterilizovatelné gama zářením.

Více informací


Rychlospojka Puncture Seal

Puncture seal

Čisté a bezpečné dávkování kapaliny z vaku v balení (BIB) nebo jiných typech flexibilních obalů.

Více informací

Rychlospojka SMC

SMC

Spojky SMC nabízejí velkou hodnotu v malém plastovém konektoru.

Více informací

Rychlospojka SnapQuik

SnapQuik

Oddělovací konektor ideální pro malé aplikace. Kompaktní konstrukce zajišťuje vysoký průtok kapaliny v malém profilu.

Více informací


Rychlospojka UDC

UDC

Univerzální spojení pro obalové systémy včetně balení v  balení „vak v krabici“ (BIB), flexibilních a pevných obalových systémů.

Více informací


Dokument

Jazyk

Prospekt „Product Line Overview.pdf“ -4,9 MB  EN flag
Přehledový prospekt „CPC_Catalog.pdf“ -19 MB  EN flag
