    7102L

    Kříž Let-Lok
    Union Cross

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Ham-Let (UCT) špecialista

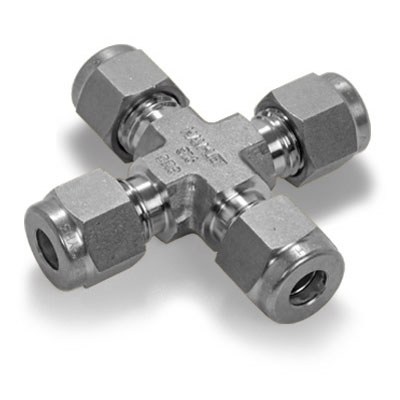

    Kříž pro spojení metrických nebo palcových trubek bez závitu. Tento díl se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    7102L  a


    m = materiál:  SS – nerez, B – mosaz

    a = rozměr Let-Lok (vnější průměr trubky):  325 mm, 1/8″1″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    7102L SS 6MM

    nerezový kříž – Let-Lok pro trubku o vnějším průměru 6 mm

    Dokument

    Jazyk

    Tabulka rozměrů dílu 7102L EN flag
