  • Bronkhorst FLEXI-FLOW Compact FLEXI-FLOW MASS FLOW METERS AND CONTROLLERS FOR GASES

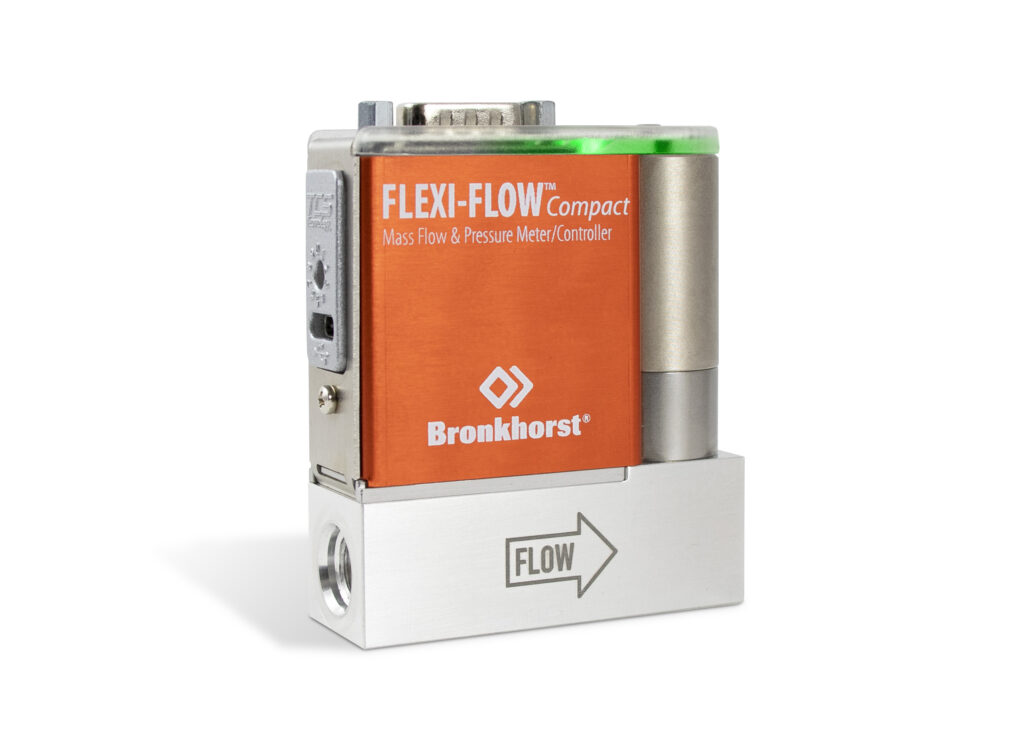

    FLEXI-FLOW Compact
    FLEXI-FLOW-3-kánálFlowSuite-flow-controller-configuration-tool
    FlowSuite-flow-controller-configuration-tool

    FLEXI-FLOW Compact je nový štandard v meraní a regulácii hmotnostného prietoku a tlaku

    Krajina pôvodu - Holandsko
    Holandsko

    Bronkhorst špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk

    Nová séria FLEXI-FLOW™ kombinuje rýchle a stabilné čipové snímače so spoľahlivou a presnou bypass technológiou. Kompaktné, inovatívne prístroje sú obrovským skokom vpred v meraní a regulácii hmotnostného prietoku.

    •  Viacparametrové meranie: prietok, teplota a tlak v jednom prístroji
    • Jednoduché a bezpečné pripojenie cez Bluetooth a komplexnú aplikáciu
    • Vynikajúca presnosť vďaka vstavanej databáze plynov a konverzií v reálnom čase
    • Indikácia stavu NAMUR vás informuje o vašom procese
    • Prispôsobiteľné mnohým aplikáciám vďaka širokému dynamickému rozsahu merania a regulácie

    Séria FLEXI-FLOW™ Compact obsahuje 3 varianty:

    „Predkonfigurovaný Advanced (PA)“, Regulátor prietoku v 4 rozsahoch (FS): 0,5/2/5/20 ln/min (N2), pomer rozsahu 1:500 k maximálnemu prietoku, prietok + teplota + tlak
    „Predkonfigurovaný Štandardný (PS)“, Regulátor prietoku v 4 rozsahoch (FS): 0,5/2/5/20 ln/min (N2), pomer rozsahu 1:50 k maximálnemu prietoku, prietok + teplota
    „Built-to-Order (BtO)“, Regulátor prietoku (MFC) alebo prietokomer (MFM), voľný výber rozsahov medzi 0,5 a 20 ln/min (FS, N2), pomer rozsahu 1:1000 k maximálnemu prietoku; vrátane viackanálových verzií až do 8 kanálov

    Technológia TCS

    Bronkhorst vytvoril úplne nový koncept na meranie hmotnostného prietoku pomocou termického princípu merania. Jedinečná technológia TCS (Through Chip Senzor) kombinuje to najlepšie z dvoch technológií: rýchly a stabilný čipový senzor použitý v osvedčenej konštrukcii bypassovej technológie spoločnosti Bronkhorst. Vďaka technológii TCS bolo dosiahnuté presné meranie hmotnostného prietoku, virtuálne nezávisle od zmien teploty a tlaku v potrubí. Meraním skutočných podmienok prietoku (teplota a tlak) sa vykoná korekcia nameranej hodnoty v reálnom čase. A pretože všetky vlastnosti plynu sú dostupné priamo v pamäti prístroja, je možná presná konverzia nainé plyny.

    Jedinečné funkcie FLEXI-FLOW™

    • Rýchla odozva
      Vďaka ultra-tenkej trubici snímača, snímač reaguje okamžite na zmeny prietoku plynu, čo má za následok veľmi rýchle meranie prietoku. V kombinácii so vstavaným regulačným ventilom sú doby ustálenia prietoku menšie ako 150 ms.
    • Viac parametrov
      Okrem merania hmotnostného prietoku má prístroj aj integrovaný snímač teploty a 2 snímače tlaku (vstupný a výstupný tlak prístroja). Tieto meracie parametre neposkytujú len informácie o prístroji, ale aj o parametroch v prevádzke.
    • Vstavaná databáza plynov FLUIDAT®.
      S 22 vstavanými plynmi je veľmi jednoduché prepnutie na iný plyn alebo zmes. Okrem toho, databáza plynov sa používa na korekcie v reálnom čase, na základe skutočných prevádzkových podmienok (teplota a tlak v potrubí).
    • Indikácia stavu Namur NE107
      Prístroj zobrazuje stav vlastného monitorovania a diagnostiku pomocou farebnej LED. Tento signál môže byť operátorom ľahko rozpozná. Pre viac podrobností možno použiť diagnostické parametre.
    • Kompaktný dizajn
      V porovnaní s podobnými prístrojmi výrobca dokázal znížiť veľkosť o 35 %. Vďaka svojej kompaktnej veľkosti je FLEXI-FLOW vhodný na použitie v stolových zariadeniach alebo na miestach s obmedzeným priestorom.
    • Samostatné komunikačné rozhranie USB-C
      Pre jednoduché nastavenie mimo prevádzky slúži port USB-C. Komunikácia môže byť nadviazaná pomocou softvéru Bronkhorst FlowSuite bez potreby dodatočného napájania. Počas prevádzky je možné tento port použiť aj na monitorovanie prístroja bez odpojenia napájania a dátového pripojenia.
    • Bluetooth komunikácia
      Na zvýšenie flexibility používateľa umožňuje prístroj bezdrôtové pripojenie a monitorovanie bez potreby odpojenia napájania a dátového pripojenia. V prípade, že Bluetooth nie je použitý, je možné túto funkciu deaktivovať.
    • Udržateľné a šetrné k životnému prostrediu
      Z dôvodu presného prepočtu, kalibrácie s cennými resp. vzácnymi plynmi už nie sú potrebné. Okrem toho Bronkhorst produkty sú známe svojou nízkou spotrebou energie. Zmenšená veľkosť a hmotnosť prístroja minimalizujú jeho vplyv na životné prostredie.
    • Prediktívna údržba
      Pripravené pre prediktívne funkcie údržby a diagnostiky pomocou záznamu niekoľkých parametrov, ktoré sa môžu použiť na predpovedanie stavu prístroja a stav procesu. S viacerými konfigurovateľnými alarmami je možné tieto informácie posunúť užívateľovi.

    Nový štandard v meraní a kontrole hmotnostného prietoku a tlaku

    • 3 typy ovládania v jednom kompaktnom prístroji
      Hmotnostný prietok
      Tlak na vstupe
      Tlak na výstupe
    • Multi-parametrový výstup
      Skutočný hmotnostný tok
      Tlak na vstupe
      Tlak na výstupe
      Teplota (prístroja)
    • Jednoduché a bezpečné pripojenie cez Bluetooth alebo USB-C
    • Vysoká presnosť prostredníctvom vstavenej databázy plynov a konverzie v reálnom čase
    • Jednoduchá konfigurácia
    • MTBF 145 rokov

    „Predkonfigurovaný Advanced (PA)“,  pomer rozsahu 1:500 k maximálnemu prietoku, prietok + teplota + tlak

    Typ FF-A500 – 500 mln/min
    Typ FF-A2K0 – 2 ln/min
    Typ FF-A5K0 – 5 ln/min
    Typ FF-A20K – 20 ln/min

    „Predkonfigurovaný Štandardný (PS)“, pomer rozsahu 1:50 k maximálnemu prietoku, prietok + teplota

    Typ FF-S500 – 500 mln/min
    Typ FF-S2K0 – 2 ln/min
    Typ FF-S5K0 – 5 ln/min
    Typ FF-S20K – 20 ln/min

    „Built-to-Order (BtO)“, Regulátor prietoku (MFC) alebo prietokomer (MFM), voľný výber rozsahov medzi 0,5 a 20 ln/min (FS, N2), pomer rozsahu 1:1000 k maximálnemu prietoku; vrátane viackanálových verzií až do 8 kanálov

    Typ FF-C10: prietok + teplota
    Typ FF-C11: prietok + teplota + vstupný a výstupný tlak;

    Konverzné faktory

    Ak chcete určiť, ktorý model je vhodný pre prevádzkové plyny iné ako N2, prietok v plnom rozsahu (FS) sa musí vynásobiť nižšie uvedeným „faktorom prietoku“. Poznámka: Tento faktor sa môže líšiť pre prietokomer alebo regulátor prietoku.
    Vysoko presná vstavaná databáza plynov FLUIDAT zaisťuje najlepšiu konverziu vo svojej triede z N2 na zákaznícky plyn. Pri premene jedného plynu na druhý vzniká malá neistota. Aj keď sú vlastnosti plynu a model konverzie veľmi presné, mechanické tolerancie môžu spôsobiť mierne odchýlky od teoretických hodnôt konverzie. Preto sa na špecifikáciu presnosti vzťahuje dodatočná neistota [%Rd – z meranej hodnoty]. Keď sa vyžaduje výkon s najvyššou presnosťou, je možné vykonať kalibráciu na skutočnom prevádzkovom plyne.

    Stiahnite si túto tabuľku s vizualizáciou rozsahu prietoku pre každý plyn (4 strany: 0,5/2/5/20 ln/min)



    Názov Vzorec Konverzný faktor pre MFM Konverzný faktor pre MFC Neistota konverzie Poznámky
    Acetylene C2H2 0,6 0,6 ±1,5% Rd
    Air Air 1 1 žiadna
    Allene C3H4 #1 0,4 0,4 ±1,5% Rd
    Argon Ar 1,3 0,8 ±1% Rd
    Carbon dioxide CO2 0,7 0,7 ±1% Rd max. 10 bar
    Carbon monoxide CO 1 1 ±1,5% Rd
    Cyclopropane C3H6 #1 0,4 0,4 ±1,5% Rd
    Deuterium D2 #1 1 1 ±1,5% Rd
    Ethane C2H6 0,5 0,5 ±1,5% Rd
    Ethylene C2H4 0,6 0,6 ±1,5% Rd max. 10 bar
    Helium He 1,4 1,4 ±1% Rd
    Hydrogen H2 1 1 ±1% Rd
    Krypton Kr 1 0,6 ±1,5% Rd
    Methane CH4 0,8 0,8 ±1% Rd
    Neon Ne 1,4 1,2 ±1,5% Rd
    Nitrogen N2 1 1 žiadna
    Nitrous oxide N2O 0,7 0,7 ±1,5% Rd
    Oxygen O2 1 0,9 žiadna
    Perfluoropropane C3F8 0,2 0,4 ±1,5% Rd max. 10 bar
    Propylene C2H6 #2 0,4 0,4 ±1,5% Rd max. 10 bar
    Propane C3H8 0,3 0,3 ±1,5% Rd
    Propyne C3H4 #2 0,5 0,8 ±1,5% Rd
