    763L

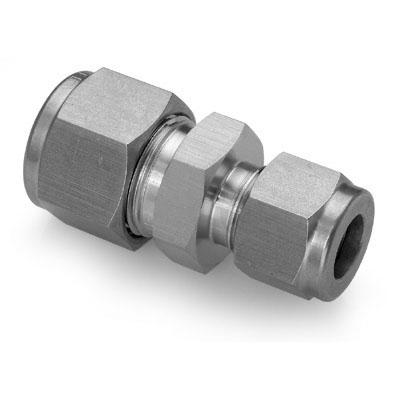

    Přímá spojka Let-Lok redukční
    Reducing Union

    Krajina pôvodu - Izrael
    Izrael

    Ham-Let špecialista

    Přímá redukční spojka pro metrické nebo palcové trubky bez závitu. Spojka se využívá, pokud je potřeba spojit dvě trubky s odlišným vnějším průměrem. Tato spojka se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    763L  a x b


    m = materiál: SS – nerez, B – mosaz

    a = větší rozměr Let-Lok (vnější průměr trubky): 325 mm, 1/16″1″

    b = menší rozměr Let-Lok (vnější průměr trubky): 325 mm, 1/16″1″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    763L SS 1/2×1/4

    nerezová přímá redukční spojka – Let-Lok pro trubku o vnějším průměru 1/2″ na Let-Lok pro trubku o vnějším průměru 1/4″

    Dokument

    Jazyk

    Tabulka rozměrů dílu 763L EN flag
