  • 766L a 766LR – konektor s vnitřním závitem

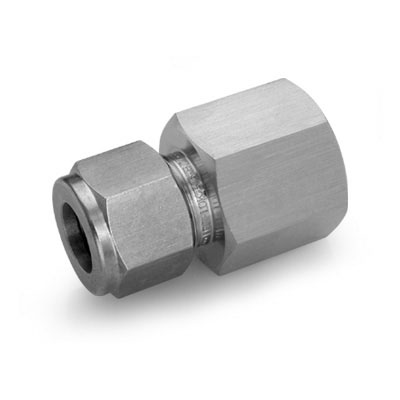

    766L

    Konektor Let-Lok → NPT (BSPT) female
    Female Connector

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Ham-Let (UCT) špecialista

    766L … Let-Lok → female závit NPT
    766LR … Let-Lok → female závit BSPT

    Konektor pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem NPT nebo BSPT. Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    766L m a x b

    766LR m a x b


    m = materiál: SS – nerez, B – mosaz

    a = rozměr Let-Lok (vnější průměr trubky): 325 mm, 1/16″1″

    b = velikost závitu NPT nebo BSPT: 1/16″1″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    766L SS 6MMx1/4

    nerezový konektor z Let-Lok pro trubku o vnějším průměru 6 mm na vnitřní závit 1/4″ NPT

    Dokument

    Jazyk

    Tabulka rozměrů dílu 766L a 766LR EN flag
