    769LG Positionable

    Koleno Let-Lok → vnější závit BSPP (G) polohovatelný
    Male Elbow

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Ham-Let (UCT) špecialista

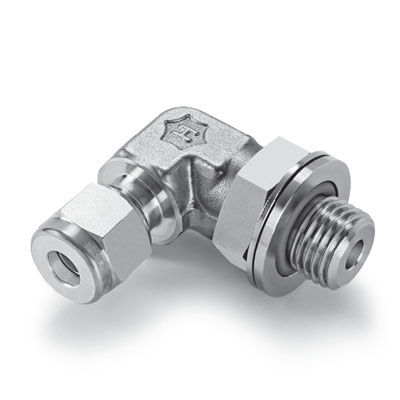

    Koleno pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem BSPP (neboli G). Díl má u části s BSPP závitem speciální matici a o-kroužek pro možnost utěsnění závitu přesně v té poloze, v jaké koleno potřebujete mít. Koleno se vyrábí z nerezové oceli 316. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    769LG SS a x b POS


    SS = nerez, POS = polohovatelný závit

    a = rozměr Let-Lok (vnější průměr trubky): 612 mm, 1/4″1/2″

    b = velikost závitu BSPP (neboli G): 1/8″1/2″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    769LG SS 1/4×1/8 POS

    nerezové koleno z Let-Lok pro trubku o vnějším průměru 1/4″ na vnější polohovatelný závit 1/8″ BSPP (G)

    Dokument

    Jazyk

    Tabulka rozměrů dílu 769LG Positionable EN flag
