  • 771L – T-kus s vnějším závitem na straně

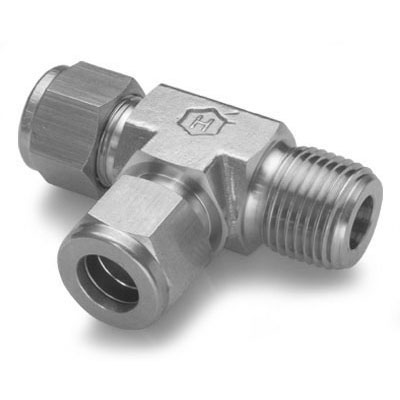

    771L

    T-kus Let-Lok → NPT male
    Male Run Tee

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Ham-Let (UCT) špecialista

    T-kus pro spojení metrických nebo palcových trubek bez závitu a dílu nebo trubky se závitem NPT. T-kus se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    771L  a x b


    m = materiál:  SS – nerez, B – mosaz

    a = rozměr Let-Lok (vnější průměr trubky):  616 mm, 1/8″ 3/4″

    b = velikost závitu NPT:  1/8″ 3/4″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    771L SS 1/4×1/4

    nerezový T-kus s Let-Lok pro trubku o vnějším průměru 1/4″ (boční a spodní vývod) a s vnějším závitem 1/4″ NPT (1 boční vývod)

    Dokument

    Jazyk

    Tabulka rozměrů dílu 771L EN flag
