  • 774L – přímá spojka do panelu

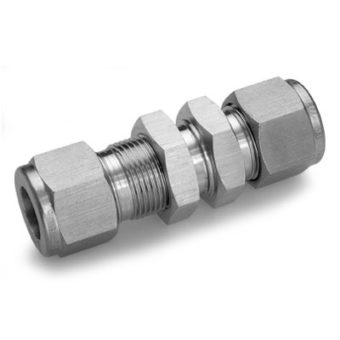

    774L

    Přímá spojka Let-Lok do panelu
    Bulkhead Union

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Ham-Let (UCT) špecialista

    Přímá spojka do panelu pro metrické nebo palcové trubky bez závitu. Má delší tělo a disponuje přídavnou maticí, která slouží právě pro uchycení do panelu. Tato spojka se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    774L m a


    m = materiál: SS – nerez, B – mosaz

    a = rozměr Let-Lok (vnější průměr trubky): 338 mm, 1/16″1 1/2″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    774L SS 6MM

    nerezová přímá spojka do panelu – Let-Lok pro trubku o vnějším průměru 6 mm

    Dokument

    Jazyk

    Tabulka rozměrů dílu 774L EN flag
