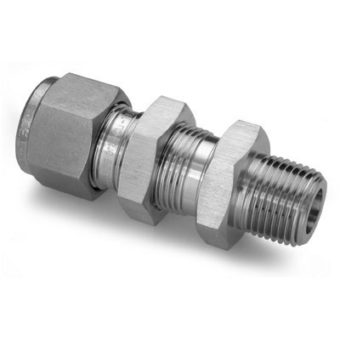

774LM – konektor s vnějším závitem do panelu

Konektor Let-Lok → NPT male (do panelu)
Bulkhead Male Connector

Ham-Let

Konektor pro spojení metrické nebo palcové trubky bez závitu a dílu nebo trubky se závitem NPT. Má delší tělo a disponuje přídavnou maticí, která slouží pro uchycení do panelu. Tento konektor se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

Tvorba objednacího kódu:

774LM m a x b


m = materiál: SS – nerez, B – mosaz

a = rozměr Let-Lok (vnější průměr trubky): 6 12 mm, 1/8″1″

b = velikost závitu NPT: 1/8″1″

pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


Příklad objednacího kódu:

774LM SS 6MMx1/4

nerezový konektor do panelu z Let-Lok pro trubku o vnějším průměru 6 mm na vnější závit 1/4″ NPT

Dokument

Jazyk

Tabulka rozměrů dílu 774LM EN flag
