Šroubení VCR s čelním těsněním

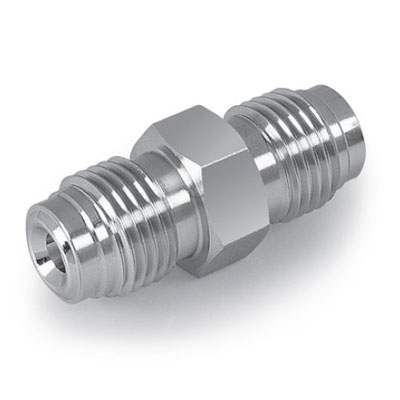

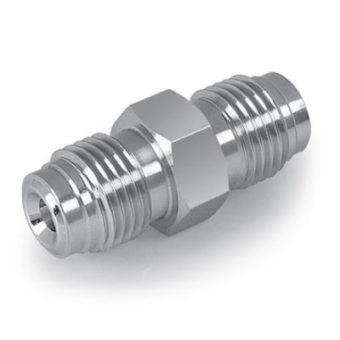

Union VCRm UM

Ham-Let Face Seal Fittings

Ham-Let špecialista

Díly pro čisté aplikace. Pro spojování těchto dílů se využívá VCR závit s čelním těsněním. Mezi čela dvou šroubení se vkládá nerezový nebo niklový těsnící kroužek.

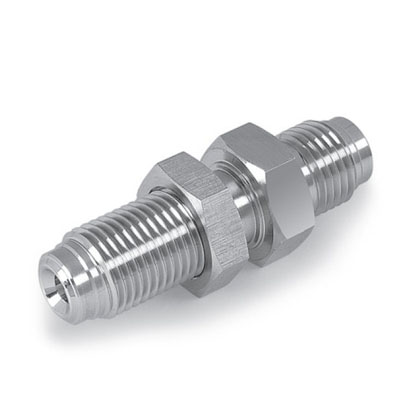

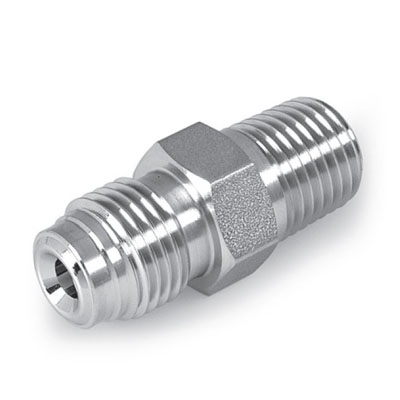

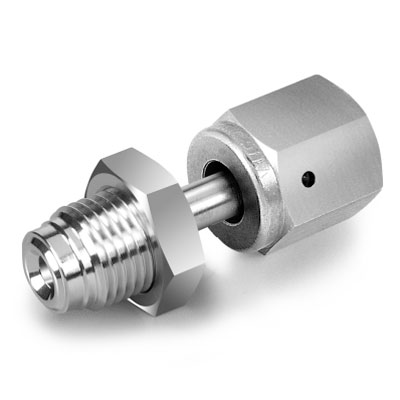

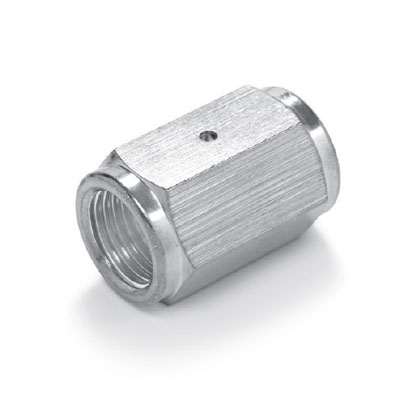

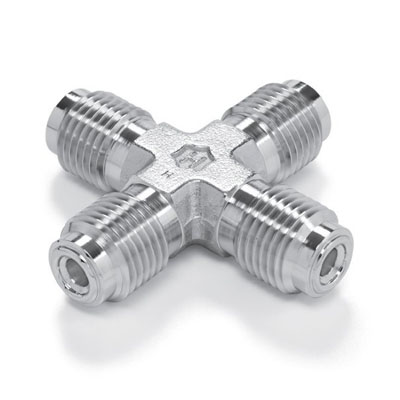

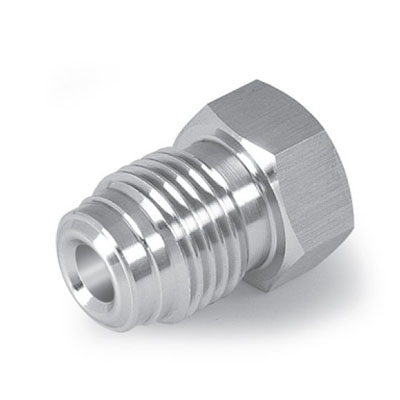

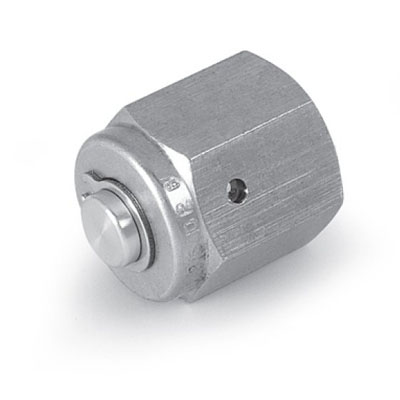

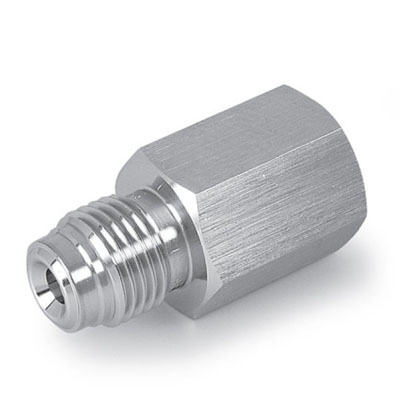

Různé glandy, kolena, T-kusy, kříže, redukce, záslepky a těsnící kroužky v rozměrech 1/4″, 1/2″, případně 3/4″, 1″.

Katalog ultračistých dílů a jejich dostupných rozměrů je ke stažení v záložce „Dokumentace“.

Novinka výrobce Ham-Let pro snadnou montáž těsnění u VCR dílů:

GA-VL

 GA-VL (Vertical Load Gasket)

Těsnění je dostupné z materiálů nerez a nikl, v rozměrech 1/4″ a 1/2″.Tohle nové provedení je cenově výhodnější než verze těsnění s osazením GA-RT a navíc umožňuje ještě pohodlnější způsob použití. Výhodou při montáži je, že stačí pouze malá mezera mezi čely VCR dílů, protože těsnění GA-VL lze díky speciálnímu tvaru nasunout na čelo dílu ze strany. Pro verzi těsnění GA-RT je potřeba více prostoru, protože těsnící kroužek je potřeba na čelo VCR šroubení natlačit zepředu.

Objednací kódy těsnění GA-VL:

SS-GA-1/4-VL-E    |    NI-GA-1/4-VL-E    |    SS-GA-1/2-VL-E    |    NI-GA-1/2-VL-E

Základní provedení VCR těsnění bez osazení:

Gasket GA

GA

(Gasket)



VCR těsnění s osazením:

Gasket GA-RT

GA-RT

(Retained Gasket)
