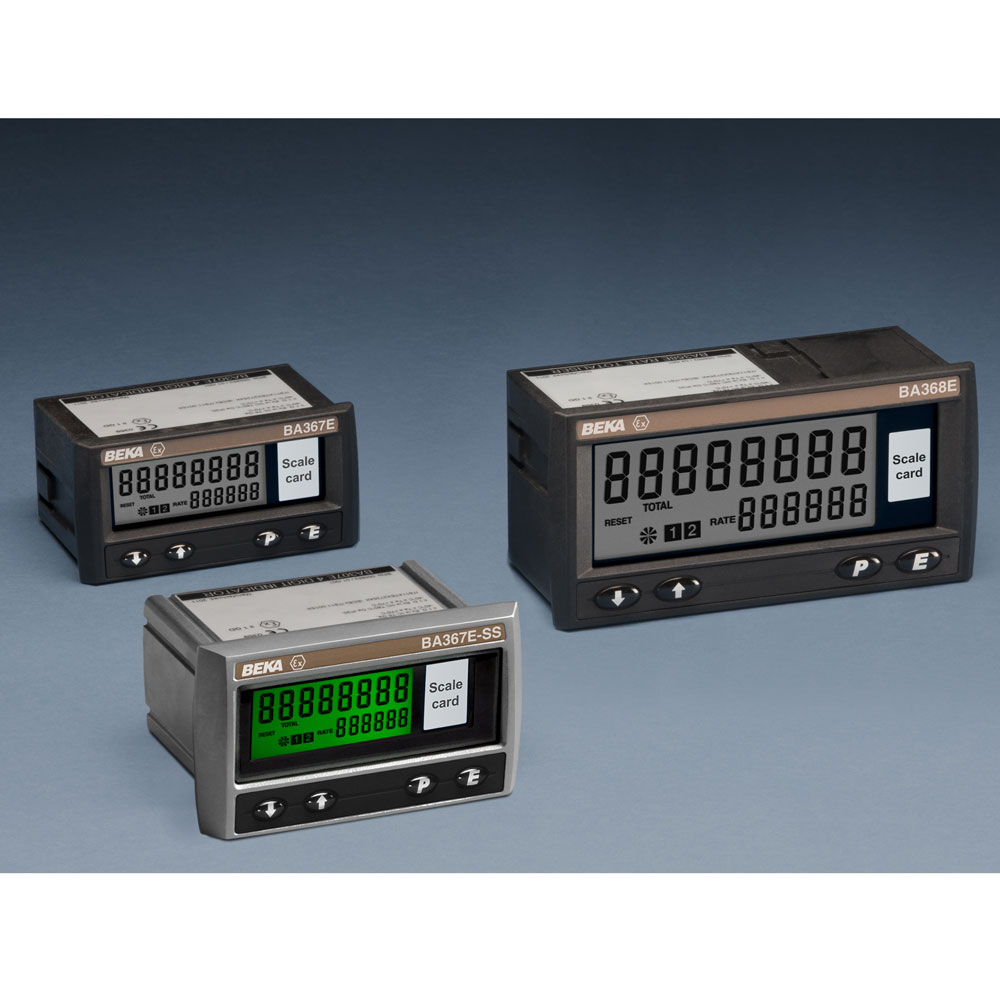

    Určeno do prostředí s nebezpečím výbuchu - Ex BA367E_BA368E_BA367E-SS_counters_is_panel

    BA367E, BA368E iskrovo bezpečné (Ex ia) čítače pre montáž do panelu

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    BEKA associates špecialista

    Michal Labanič | +421 907 742 745 | mlabanic@dex.sk

    Čítače impulzů mohou provádět řadu čítacích funkcí. Kromě počítání impulzů, mohou zobrazovat součet nebo rozdíl dvou vstupů a pozici z inkrementálních (kvadraturních) snímačů. Okamžité a celkové počty impulzů jsou zobrazovány současně ve stejných nebo i rozdílných měřených jednotkách. Všechny parametry jsou uživatelsky nastavitelné, což je umožňuje použít s většinou snímačů. Mohou být dodané již přednastavené a opatřené označovacími štítky dle požadavku zákazníka.

    logo Ex

    Vlastnosti:

    • certifikace jiskrová bezpečnost ATEX, IECEx, ETL a cETL
    • vstup – snímač přiblížení, otevřený kolektor, magnetický snímač, napěťový puls nebo spínací kontakt
    • oddělené zobrazení celkové a okamžité hodnoty
    • u provedení se dvěma vstupy zobrazení součtu nebo rozdílu dvou vstupů
    • obsahuje  kvadraturní dekodér pro měření polohy
    • provedení s robustním pouzdrem z nerezové oceli pro montáž do skříní Ex e, Ex n, Ex p a Ex t v Zóně 1, 2, 21 a 22
    • vysoce kontrastní, snadno čitelné dvouřádkové displeje
    • provozní teplota -40°C až +70°C (mimo BA367E-SS)

    Volitelné:

    • interně napájené podsvícení displeje
    • limitní kontakty (alarmy)
    • izolovaný synchronní impulzní výstup
    • izolovaný výstup 4-20mA
    Typ BA367E BA368E BA367E-SS

    ba367e



    ba368e

    ba367e-ss

    Montáž Do panelu / 96 x 48 mm Do panelu / 144 x 72 mm Do panelu – robustní / 105 x 60 mm
     Materiál pouzdra Noryl Nerezová ocel 316
    Stupeň krytí Přední strana IP66, zadní strana IP20
    Displej Primární: 8místný – 9mm

    Sekundární: 6místný – 6mm

    Primární: 8místný – 18mm

    Sekundární: 6místný – 12mm

    Primární: 8místný – 9mm

    Sekundární: 6místný – 6mm

     Počet vstupů  1 2 1
    Certifikace
     Evropa ATEX Skupina II Kategorie 1G

    Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C



     Skupina II Kategorie 1GD
    Ex ia IIC T5 Ga
    Ex ia IIIC T80°C Da
    -40°C ≤ Ta ≤ +60°C
    USA & Kanada
    ETL & cETL
    Jiskrová bezpečnost
    Class I Div 1 Gp A, B, C, D T5 (USA & Kanada)
    Class II Div 1 Gp E, F, G. Class III Div 1 (USA & Kanada)
    Class I Zone 0 AEx ia IIC T5 Ga (USA)
    Ex ia IIC T5 Ga (Kanada)
    -40°C ≤ Ta ≤ 70°C
    Zóna 20 AEx ia IIIC
    T80°C Da (USA)
    Ex ia IIIC T80°C Da
    (Kanada)
    -40°C ≤ Ta ≤ 60°CMůže být instalováno ve skříních  Ex e, Ex p, Ex n nebo Ex t bez zrušení platnosti certifikace skříně .
     USA & Kanada
    ETL & cETL
    Nezápalné
    Třída I Div 2 Gp A, B, C, D T5 (USA & Kanada)
    Třída II Div 2 Gp F, G. Třída III Div 2 (USA & Kanada)
    -40°C ≤ Ta ≤ 70°C
     Mezinárodní IECEx Ex ia IIC T5 Ga -40°C ≤ Ta ≤ +70°C





    Ex ia IIC T5 Ga
    Ex ia IIIC T80°C Da
    -40°C ≤ Ta ≤ +60°C
    Volitelné
    Podsvícení displeje Ano
    Limitní kontakty  Ano* Ano Ano*
    Výstup 4-20mA Ano* Ano Ano*
     Impulzní výstup Ano* Standardně Ano*
     * vybrán může být pouze jeden volitelný výstup
