  • BA484DF – fieldbus displej 8-premenných, ATEX Ex ia

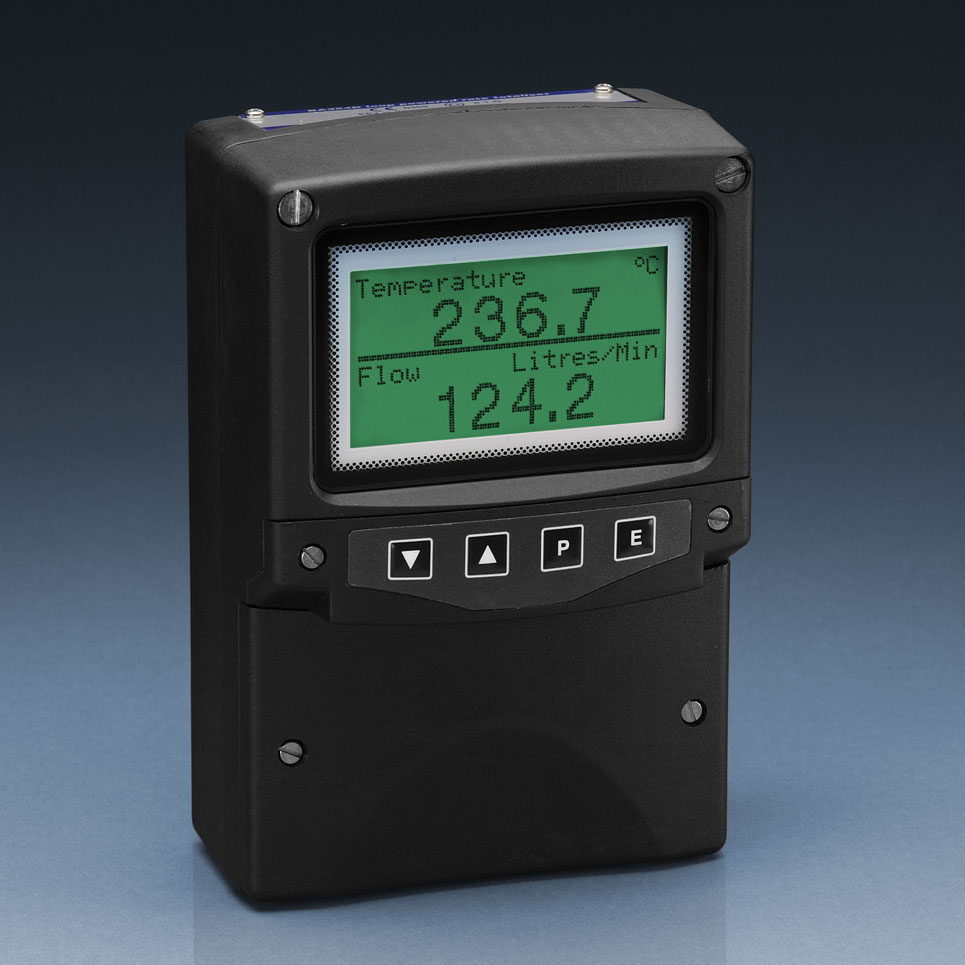

    Určeno do prostředí s nebezpečím výbuchu - Ex BA484DF-F_eight_variable_fieldbus_display_is_field

    Iskrovo bezpečný displej FOUNDATION™ fieldbus pre až 8 premenných, montáž na stenu alebo stĺp

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    BEKA associates špecialista

    Michal Labanič | +421 907 742 745 | mlabanic@dex.sk

    Tyto univerzální přístroje mají jedenáct volitelných standardních formátů zobrazení, obsahující jeden, dva, tři, čtyři nebo osm fieldbus procesních proměnných. Některé mohou být vybaveny sloupcovými grafy spolu s měřenými jednotkami a popisy. Na jednom displeji může být proto zobrazeno současně až osm fieldbus proměnných . Tlačítka na předním panelu umožňují operátorovi procházet mezi jednotlivými obrazovkami. Uvedené fieldbus displeje jsou kompatibilní se všemi běžnými FOUNDATION™ fieldbus host systémy. Podrobnosti viz. přehledový katalog Inteligentní zobrazovače a ukazatele. K výběru vhodného typu zobrazovače a volitelných doplňků pro vaši aplikaci můžete použít níže uvedenou tabulku

    Vlastnosti:

    logo Ex

    • certifikace jiskrová bezpečnost ATEX & IECEx
    • kompatibilní s FISCO
    • vysoce kontrastní podsvícený displej 86,5 x 45 mm
    • až 8 fieldbus proměnných
    • protokol FOUNDATION™ fieldbus
    • napájení ze sběrnice
    • pouzdro GRP s krytím IP66, oddělený prostor svorkovnice

    Volitelné:

    • certifikace FM a INMETRO
    • držák na trubku – nerezové pásky
    • držák na trubku – nerezový V třmen
    • označovací štítek z nerezové oceli
    • 6 limitních kontaktů (alarmů)
    • 6 výstupů pro operátorská tlačítka
    Typ BA484DF-F



    ba484df

    Protokol FOUNDATION™ fieldbus
    Montáž / Pouzdro  Na stěnu
    Stupeň krytí IP66
    Displej vysoce kontrastní podsvícený displej 86,5 mm x 45 mm, až 8 proměnných
    Operátorská tlačítka 4
    Certifikace
     Evropa ATEX Skupina II Kategorie ATEX 1G Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C
    Mezinárodní IECEx Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C



    Volitelné
    Výstupy pro operátorská tlačítka 6
     Limitní kontakty (alarmy) 6
    Certifikace USA FM 3610 Entity CL I, II, III Div. 1
    Gp A, B, C, D, E, F & G T4 Ta = +60°C3611 Nezápalné CL I, II, III Div. 2
    Gp A, B, C, D, E, F & G T4 Ta = +60°C
    Evropa ATEX Certifikace pro prach  Skupina II Kategorie 1D
    Ex ia IIIC T125°C Da IP66
    -40°C ≤ Ta ≤ +60°C
    Mezinárodní IECEx Certifikace pro prach Ex ia IIIC T125°C Da IP66
    -40°C ≤ Ta ≤ +60°C
     Brazílie INMETRO Certifikace pro plyn Ex ia IIC T4 Ga -40°C ≤ Ta ≤ +60°C
     Brazílie INMETRO Certifikace pro prach Ex ia IIIC T125°C Da IP66
    -40°C ≤ Ta ≤ +60°C
