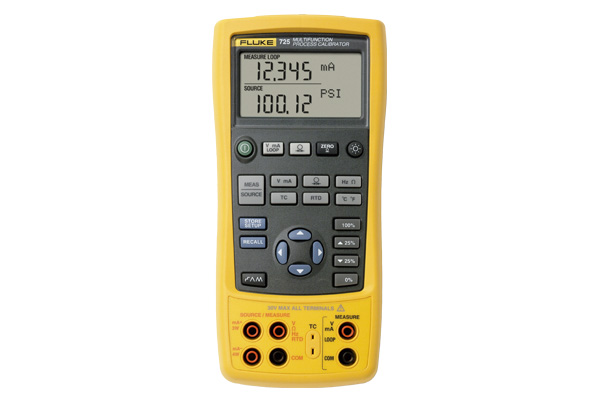

    Fluke 725 Multifunkčný prevádzkový kalibrátor

    Krajina pôvodu - Spojené štáty americké
    Spojené štáty americké

    Fluke Calibration špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk

    Fluke 725 Multifunkčný prevádzkový kalibrátor je vybavený pre testovanie a kalibrovanie takmer všetkých procesných parametrov. Obsahuje možnosti merania a generovania prúdu, napätia, odporových snímačov teploty, termočlánkov, frekvencie, odporu a tlaku pomocou externých tlakových modulov.



    Multifunkčný kalibrátor Fluke 725 je výkonný, ale ľahko použiteľný kalibrátor do prevádzky. Pomocou funkcií merania a generovanie môžete testovať a kalibrovať takmer akýkoľvek parameter vo vašej prevádzke.

    • Malý a efektívny tvar umožňuje jednoduché prenášanie
    • Robustný a spoľahlivý dizajn je konštruovaný pre použitie v prevádzke
    • Jednoducho čitateľná obrazovka merania / generovania umožňuje súčasne sledovať vstupy a výstupy
    • Merajte volty, mA, RTD, termočlánky, frekvenciu a odpor a tlak na kalibráciu prevodníkov tlaku
    • Meranie tlaku pomocou ktoréhokoľvek modulu z rady Fluke 750P
    • Simulovanie mA so súčasným meraním tlaku
    • Podporujte testovanie prietokomerov s funkciami frekvencie a CPM
    • Vykonajte rýchle testy linearity s funkciami automatického krokovania a automatickej nábehovej funkcie
    • Napájanie snímača počas testu pomocou sľučky so súčasným meraním mA
    • Zvláda vysokopulzné RTD a PLC s tak krátkym trvaním ako 10 ms
    • Uchovávajte často používané testovacie nastavenia na neskoršie použitie
    • Podsvietenie vám umožňuje pracovať v zlom svetle
    • Veľká kapacita batérie pomocou štyroch článkov typu AA
    • Jednoduchá výmena batérií
    Presnosť merania
    Napätie DC
    30.000 V  0.02%+ 2 číslice (horná časť displeja)
    10.000 V  0.02%+ 2 counts (dolná časť displeja)
    90.00 mV  0.02%+ 2 číslice
    -10.00 mV až 75.00 mV  0.025 % + 1 číslica (cez TC konektor)
    Prúd DC
    24.000 mA  0.02%+ 2 číslice
    Odpor
    0.0 až 400.0 Ω  0.1Ω (4-vodičovo), 0.15Ω (2- a 3-vodičovo)
    401 až 1500 Ω  0.5Ω (4-vodičovo), 1Ω (2- 3-vodičovo)
    1500 až 3200 Ω  1Ω (4-vodičovo), 1.5Ω (2- a 3-vodičovo)
    Frekvencie
    2.0 až 1000.0 CPM  0.05 % + 1 číslica
    1.0 až 1100.0 Hz  0.05 % + 1 číslica
    1.00 až 10.00 kHz  0.05 % + 1 číslica
    Citlivosť  1 V špička – špička – minimum
    Tlak
    Presnosť  od 0.025% z rozsahu s použítím modulov rady 750P
     (Pre bližšie informácie pozrite brožúru k modulom 750P)
     Moduly sú dostupné vo verziách: diferenčný, pretlakový, podtlakový, absolútny, duálny a vysoko tlakový.



    Presnosť simulácie
    Napätie DC
    100.00 mV  0.02%+2 číslice
    10.000 V  0.02%+2 číslice
    -10.00 mV až 75.00 mV  0.025 % + 1 číslica (cez TC konektor)
    Prúd DC
    24.000 mA (Source)  0.02%+ 2 číslice
    24.000 mA (Simulate)  0.02%+ 2 číslice
    Odpor
    15.0 až 400.0 Ω  0.15 Ω (budiaci prúd 0.15 až 0.5 mA), 0.1 Ω (budiaci prúd 0.5 až 2 mA)
    401 až 1500 Ω  0.5 Ω(budiaci prúd 0.05 až 0.8 mA)
    1500 až 3200 Ω  1 Ω(budiaci prúd 0.05 až 0.4 mA)
    Frekvencie
    2.0 až 1000.0 CPM  0.05%
    1.0 až 1100.0 Hz  0.05%
    1.00 až 10.00 kHz  0.25%
    Tvar vlny:  5 V špička – špička obdĺžnikový, -0.1 V offset



    Odporové snímače teploty a termočlánky
    Presnosť merania:
    NI-120  0.2 °C
    PT-100 (385)  0.33 °C
    PT-100 (393)  0.3 °C
    PT-100 (JIS)  0.3 °C
    PT-200 (385)  0.2 °C
    PT-500 (385)  0.3 °C
    PT-1000 (385)  0.2 °C
    Rozlíšenie:  0.1 °C
    J:  0.7 °C
    K:  0.8 °C
    T:  0.8 °C
    E:  0.7 °C
    R:  1.8 °C
    S:  1.5 °C
    B:  1.4 °C
    L:  0.7 °C
    U:  0.75 °C
    N:  0.9 °C
    Rozlíšenie  J, K, T, E, L, N, U: 0.1 °C, 0.1 °F B, R, S: 1 °C, 1 °F
    XK  0.6°C
    BP  1.2°C
    Presnosť simulácie:
    NI-120  0.2 °C
    PT-100 (385)  0.33 °C
    PT-100 (393)  0.3 °C
    PT-100 (JIS)  0.3 °C
    PT-200 (385)  0.2 °C
    PT-500 (385)  0.3 °C
    PT-1000 (385)  0.2 °C
    Rozlíšenie:  0.1 °C
    Poznámka  Presnosť uvedená pre 4 – vodič. zapojenie
    J:  0.7 °C
    K:  0.8 °C
    T:  0.8 °C
    E:  0.7 °C
    R:  1.4 °C
    S:  1.5 °C
    B:  1.4 °C
    L:  0.7 °C
    U:  0.75 °C
    N:  0.9 °C
    Rozlíšenie  J, K, T, E, L, N, U: 0.1 °C, B, R, S: 1 °C
    XK  0.6°C
    BP  1.2°C



    Špecifikácia
    Nábehová funkcia
    Simulácia funkcie Napätie, prúd, odpor, frekvencia, teplota
    Nábeh  Pomalý nábeh, rýchly nábeh, 25% kroky nábehu
    Napájanie sľučky
    Napätie:  24 V
    Presnosť:  10%
    Max. prúd:  22 mA, ochrana proti skratu
    Funkcie krokovania
    Simulácia funkcie Napätie, prúd, odpor, frekvencia, teplota
    Kroky  25% z rozsahu, 100% z rozsahu



    Špecifikácia okolitého prostredia
    Prevádzková teplota
     -10 °C to +55 °C
    Skladovacia teplota
     -20 °C to 71 °C
    Prevádzková nadm. výška
     3000 m



    Bezpečnostné parametre
    Splnené normy
     EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 No 1010.1:1992



    Mechanické a všeobecné parametre
    Veľkosť
     130 x 236 x 61 mm
    Hmotnosť
     0.65 kg
    Napájanie
     4 AA alkalické batérie
    Výmena batérií
     Oddelený priestor na batérie, dostupný bez porušenia kalibračnej plomby
    Konektory na boku kalibrátora
    Konektor pre tlakové moduly



    Tlakový modul Fluke 750P

    Tlakový modul Fluke 750P

    Tlakové moduly zo série 750P je možné objednať v rozsahoch od 2,5 mbar do 690 bar.

    Pretlakové moduly majú jednen tlakový konektor a merajú tlak vo vzťahu k atmosférickému tlaku. Moduly diferenčného tlaku majú dve tlakové konektory a merajú rozdiel medzi aplikovaným tlakom medzi týmito konektormi. Každý modul je jasne označený pre rozsah tlaku a kompatibilitu médií. Všetky moduly obsahujú adaptéry NPT, metrické (BSP) a adaptéry M20. Kompatibilné so všetkými dokumentačnými, multifunkčnými a tlakovými kalibrátormi (vrátane kalibrátorov Fluke 754, 752, 726, 725, 721, 719 Pro, 719, 717 a starších 741, 743, 744, 701 a 702).

    Rýchle a jednoduché meranie:

    Tlakové moduly série Fluke 750P sa ľahko používajú. Na meranie tlaku pripojte tlakový modul k

    zdroju tlaku alebo ručnej pumpe a potom pripojte kábel tlakového modulu ku kalibrátoru. Aplikovaním tlaku zo zdroja tlaku sa digitálne zobrazí nastavený tlak na kalibrátore. Stlačením tlačidla sa tlak môže zobraziť až v 11 rôznych jednotkách. Ak sa používa s prevádzkovými dokumentačnými kalibrátormi série 750, meranie tlaku môže byť označené dátumom / časom a uložené pre neskoršie vyhľadávanie. To šetrí čas, eliminuje chyby a podporuje dodržiavanie noriem a predpisov kvality.

    Tlakový modul Fluke 750P v balení

    Tlakový modul Fluke 750P v balení



    Je možnosť vybrať z nasledovných typov modulov:

    Diferenčné moduly
    Pretlakové moduly
    Vysokotlakové moduly
    Absolútne moduly
    Podtlakové moduly
    Moduly s dvojitým rozsahom
    Referenčné moduly
    Iskrovo-bezpečné moduly

    Špecifikácia Diferenčných modulov
    Model Parameter / rozsah Tlak. preťažiteľnosť6 Hi port médium2 Lo port médium2
    750P00 0 až 2.5 mBar 30X Suchý vzduch Suchý vzduch
    750P017 0 až 25 mBar 3X Suchý vzduch Suchý vzduch
    750P02 0 až 70 mBar 3X Suchý vzduch Suchý vzduch
    750P22 0 až 70 mBar 3X 316 SS Suchý vzduch
    750P03 0 až 350 mBar 3X Suchý vzduch Suchý vzduch
    750P23 0 až 350 mBar 4X 316 SS Suchý vzduch
    750P04 0 to 1 bar 3X Suchý vzduch Suchý vzduch
    750P247 0 to 1 bar 4X 316 SS Suchý vzduch
    Model Referenčná neistota4 Celková  neistota
    1-rok
    (15-35°C)
    Celková neistota
    1-rok1
    Celková neistota
    6-mesiacov
    (15-35°C)
    Celková neistota
    6-mesiacov1
    750P00 ±0.15% ±0.3% ±0.35% ±0.25% ±0.30%
    750P017 ±0.1% ±0.2% ±0.3% ±0.15% ±0.25%
    750P02 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
    750P22 ±0.050% ±0.1% ±0.15% ±0.075% ±0.125%
    750P03 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
    750P23 ±0.02% ±0.04% ±0.05% ±0.035% ±0.04%
    750P04 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P247 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    Špecifikácia Pretlakových modulov
    Model Parameter / rozsah Tlak. preťažiteľnosť6 Hi port médium2 Lo port médium2
    750P057 0 až 2 bar 4X 316 SS N/A
    750P067 0 až 7 bar 4X 316 SS N/A
    750P277 0 až 20 bar 4X 316 SS N/A
    750P07 0 až 35 bar 4X 316 SS N/A
    750P08 0 až 70 bar 3X 316 SS N/A
    750P097 0 až 100 bar 3X 316 SS N/A
    750P2000 0 až 140 bar 3X 316 SS N/A
    Model Referenčná neistota4 Celková neistota
    1-rok
    (15-35°C)
    Celková neistota
    1-rok1
    Celková neistota
    6-mesiacov
    (15-35°C)
    Celková neistota
    6-mesiacov1
    750P057 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P067 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P277 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P07 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P08 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P097 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%
    750P2000 ±0.0175% ±0.035% ± 0.045% ±0.03% ±0.04%
    Špecifikácia Vysoko-tlakových modulov
    Model Parameter / rozsah Tlak. preťažiteľnosť6 Hi port médium2 Lo port médium2
    750P29 0 až 200 bar 3X 316 SS N/A
    750P30 0 až 340 bar 3X 316 SS N/A
    750P31 0 až 700 bar 2X 316 SS N/A
    Model Referenčná neistota4 Celková neistota
    1-rok
    (15-35°C)
    Celková neistota
    1-rok1
    Celková neistota
    6-mesiacov
    (15-35°C)
    Celková neistota
    6-mesiacov1
    750P29 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P30 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    750P31 ±0.0175% ±0.035% ±0.045% ±0.03% ±0.04%
    Špecifikácia Absolútnych modulov
    Model Parameter / rozsah Tlak. preťažiteľnosť6 Hi port médium2 Lo port médium2
    750PA3 0 až 350 mBar 4X 316 SS N/A
    750PA47 0 až 1 bar 4X 316 SS N/A
    750PA5 0 až 2 bar 4X 316 SS N/A
    750PA6 0 až 7 bar 4X 316 SS N/A
    750PA27 0 až 20 bar 4X 316 SS N/A
    750PA7 0 až 35 bar 4X 316 SS N/A
    750PA8 0 až 70 bar 3X 316 SS N/A
    750PA9 0 až 100 bar 3X 316 SS N/A
    Model Referenčná neistota4 Celková neistota
    1-rok
    (15-35°C)
    Celková neistota
    1-rok1
    Celková neistota
    6-mesiacov
    (15-35°C)
    Celková neistota
    6-mesiacov1
    750PA3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA47 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA5 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA6 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA27 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA7 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA8 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PA9 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    Špecifikácia podtlakových modulov
    Model Parameter / rozsah Tlak. preťažiteľnosť6 Hi port médium2 Lo port médium2
    750PV3 -350 mBar 4X 316 SS Dry air
    750PV4 -1 bar 4X 316 SS Dry air
    Model Referenčná neistota4 Celková neistota
    1-rok
    (15-35°C)
    Celková neistota
    1-rok1
    Celková neistota
    6-mesiacov
    (15-35°C)
    Celková neistota
    6-mesiacov1
    750PV3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PV4 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    Špecifikácia modulov s dvojitým rozsahom
    Model Parameter / rozsah Tlak. preťažiteľnosť6 Hi port médium2 Lo port médium2
    750PD2 -70 až 70 mBar 4X 316 SS Suchý vzduch
    750PD3 -350 až 350 mBar 4X 316 SS Suchý vzduch
    750PD10 -700 až 700 mBar 4X 316 SS Suchý vzduch
    750PD4 -1 až 1 bar 4X 316 SS Suchý vzduch
    750PD5 -1 až 2 bar 4X 316 SS
    750PD50 -1 až 3.5 bar 4X 316 SS
    750PD6 -1 až 7 bar 4X 316 SS
    750PD7 -1 až 14 bar 4X 316 SS
    750PD27 -1 až 20 bar 4X 316 SS
    Model Referenčná neistota4 Celková neistota
    1-rok
    (15-35°C)
    Celková neistota
    1-rok1
    Celková neistota
    6-mesiacov
    (15-35°C)
    Celková neistota
    6-mesiacov1
    750PD2 ±0.05% ±0.1% ±0.15% ±0.075% ±0.125%
    750PD3 ±0.03% ±0.06% ±0.07% ±0.05% ±0.06%
    750PD10 ±0.025% ±0.05% ±0.07% ±0.04% ±0.06%
    750PD4 ±0.0175% ±0.035% ±0.045% ±0.03% ± 0.04%
    750PD5 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD50 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD6 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD7 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    750PD27 ± 0.0175% ± 0.035% ± 0.045% ±0.03% ± 0.04%
    Špecifikácia referenčných modulov
    Model Parameter / rozsah Tlak. preťažiteľnosť6 Hi port médium2 Lo port médium2
    750R045 0 až 1 bar 3X Suchý vzduch Suchý vzduch
    750R065 0 až 7 bar 4X 316 SS
    750R27 0 až 20 bar 4X 316 SS
    750R07 0 až 35 bar 4X 316 SS
    750R085 0 až 70 bar 3X 316 SS
    750R29 0 až 200 bar 3X 316 SS
    750R30 0 až 340 bar 3X 316 SS
    750R315 0 až 700 bar 2X 316 SS
    750RD5 -1 až 2 bar 4X Suchý vzduch
    750RD65 -0.8 až 7 bar 4X 316 SS
    750RD27 -0.8 až 20 bar 4X 316 SS
    Model Referenčná neistota4 Celková neistota
    1-rok
    (15-35°C)
    Celková neistota
    1-rok1
    Celková neistota
    6-mesiacov
    (15-35°C)
    Celková neistota
    6-mesiacov1
    750R045 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R065 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R07 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R085 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R29 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R30 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750R315 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD5 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD65 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    750RD27 ±0.01% FS ±0.02% FS ±0.04% FS ±0.015% FS ±0.035% FS
    1. Celková neistota, % z rozsahu pre rozsah teplôt 0°C až +50°C, 1 – ročný interval. Celková neistota, 1.0% z rozsahu pre teplotný rozsah -10°C až 0°C, 1 – ročný interval. Pre rozsah -10°C až 0°C nie je špecif. 6 mesačný iterval.
    2. Ne-korozívne plyny indikujú čistý suchý vzduch alebo iný nekorozívny plyn. 316-SS indikuje použiteľnosť s médiami kompatibilnými s nerezovou oceľou 316-SS.
    3. Špecifikácia v % z rozhahu ak nie je uvedené inak.
    4. Referenčná neistota je špecifikácia po kalibrácii na 24 hodín.
    5. Ak je referenčný modul použitý s produktami s fixným rozlíšením (717, 718, 719 séria, 725 a 726) pridajte ±1 k všeobecnej špecifikácii presnosti.
    6. Tlak. preťažiteľnosť indikujem násobok z rozsahu snímača pri ktorom dôjde k jeho zničeniu.
    7. V tomto rozsahu sú dostupné Iskrovo-bezpečné tlakové moduly.



    Fluke 725 Multifunkčný prevádzkový kalibrátor – v štandarnej dodávke

    • Jedna sada AC72 alligator konektorov
    • Jedna sada tesovacích vidičov
    • Jedna sada TL 75 testovacích vodičov
    • Návod
    • Kalibračný certifikát s nadväznosťou NIST
    750Pxx  Tlakové moduly
    700PMP Pumpa do 10 bar
    700HTH-1 Fluke 700HTH-1 hydraulické hadice
    700PRV-1 Fluke 700PRV-1 sada s poistným ventilom
    700PTP-1 Fluke 700PTP-1 Pneumatická pumpa (40 bar)
    700HTP-2 Hydraulická pumpa (700 bar)
    700TC1 Sada termočlánkových konektorov 700TC1
    700TC2 Sada termočlánkových konektorov 700TC2
    80PK-1 Káblový snímač (Typ K)
    80PK-3A Povrchová teplotná sonda

    Dokument

    Jazyk

    Katalógový list 725  EN flag
    Prehľadový katalóg Fluke Process Tools EN flag
    Tlakové moduly 750P  EN flag




    Novinky
