Stolné pumpy a porovnávacie lisy FLUKE Calibration

Hydraulické a vzduchové porovnávacie lisy a pumpy

Fluke Calibration

Porovnávací zariadenia sú určené pre skúšanie a kalibráciu tlakomerov porovnaním s etalónovými tlakomeri. Tieto cenovo dostupné zariadenia obsahujú komponenty použité pre generovanie a nastavovanie tlaku u piestových tlakomerov Fluke Calibration radu P3000.

Firma Fluke Calibration ponúka tieto typy:

  • Hydraulický porovnávací lis P5514
  • Hydraulický porovnávací lis P5515
  • Vzduchová porovnávacia pumpa P5510
  • Vzduchová porovnávacia pumpa P5513

Hydraulický porovnávací lis P5514

Ruční zdroje tlaku FLUKE

Hydraulický porovnávací lis P5514 s tlakomerom 2700G

Tlak je generovaný a nastavovaný pomocou tlakového lisu

Rozsah: 0 až 70 MPa
Štandardné tesnenia: Viton (za príplatok EPDM)
Hmotnosť: 5 kg
Rozmery: 280 mm x 280 mm x 254 mm
Objem zásobníka kvapaliny: 75 cm3
Výtlak tlakového lisu: 20 cm3
Tlakové prípojky pre skúšané tlakomery: 1/8″, 1/4″, 3/8″, 1/2″ BSP a NPT + M20x1,5 a M14x1,5

Hydraulický porovnávací lis P5515

Hydraulický porovnávací lis P5515

Hydraulický porovnávací lis P5515 s tlakomerom 2700G

Tlak je generovaný a nastavovaný pomocou tlakového lisu a ručnej pumpoy pre naplnenie tlakového objemu kvapalinou, čo umožňuje skúšanie väčších objemov.

Rozsah: 0 až 140 MPa
Štandardné tesnenia: Viton (za príplatok EPDM)
Hmotnosť: 16 kg
Rozmery: 440 mm x 300 mm x 215 mm
Objem zásobníka kvapaliny: 150 cm3
Výtlak tlakového lisu: 5,5 cm3
Výtlak pumpy na jeden zdvih: 4,7 cm3
Tlakové prípojky pre skúšané tlakomery: 1/8″, 1/4″, 3/8″, 1/2″ BSP a NPT + M20x1,5 a M14x1,5

Vzduchová porovnávacia pumpa P5510

Vzduchová porovnávací pumpa P5510

Vzduchová porovnávacia pumpa P5510

Tlak a podtlak je generovaný a nastavovaný ručnou pumpou a pomocou odvzdušňovacieho ihlového ventilu.

Rozsah: -80 kPa až +2 000 kPa
Hmotnosť: 3,5 kg
Rozmery: 240 mm x 330 mm x 180 mm
Tlakové prípojky pre skúšané tlakomery: 1/8″, 1/4″, 3/8″, 1/2″ BSP a NPT + M20x1,5 a M14x1,5

Vzduchová porovnávacia pumpa P5513

Vzduchová porovnávací pumpa P5513

Vzduchová porovnávací pumpa P5513

Vysoko kvalitné ihlové ventily zaisťujú jemnú reguláciu tlaku z vonkajšieho zdroja (tlaková fľaša alebo kompresor)

Vstavaná ručná pumpa (max. 2 MPa) je za príplatok

Rozsah: 0 až 21 MPa
Hmotnosť: 8 kg
Rozmery: 440 mm x 300 mm x 215 mm
Tlakové prípojky pre skúšané tlakomery: 1/8″, 1/4″, 3/8″, 1/2″ BSP a NPT + M20x1,5 a M14x1,5

Oddělovač kapalina/kapalina P5521/5522

Oddeľovač kvapalina/kvapalina P5521/5522

Oddeľovač kvapalina/kvapalina P5521/5522

Základom oddeľovača je membrána, ktorá oddeľuje dve tlakové kvapalné médiá, a tým zabraňuje ich vzájomnému znečisteniu. Oddeľovač sa pripája priamo na prípojku pre skúšaný tlakomer piestového tlakomera alebo porovnávacieho lisu.

Max. tlak: 70 MPa (P5521) alebo 50 MPa (P5522)
Materiál membrány / tesnení: Viton/Viton (P5521) alebo PTFE/EPDM (P5522)
Hmotnosť 3,5 kg
Rozmery: 100 mm x 150 mm


Oddeľovač kvapalina / plyn

Oddeľovač kvapalina/plyn P5523

Oddeľovač kvapalina / plyn sa používa ako pomocné zariadenie pre olejový alebo vodný piestový tlakomer pre kalibráciu vysokotlakových tlakomerov s tlakovým médiom plyn. Vysoko kvalitné ihlové ventily zaisťujú jemnú reguláciu tlaku z vonkajšieho zdroja (tlaková fľaša). S olejovým piestovým tlakomerom nemožno použiť pre kalibráciu kyslíkových tlakomerov.

Maximálny tlak: 21 MPa
Hmotnosť: 11 kg
Rozmery: 440 mm x 300 mm x 215 mm
Prípojka pre zdroj tlaku: 1/4″ NPT
Tlakové prípojky pre skúšané tlakomery: 1/8″, 1/4″, 3/8″, 1/2″ BSP alebo NPT (ak nie je uvedené v objednávke inak, bude dodané BSP), voliteľne M20x1,5 a M12x1,5


Odlučovač nečistot a vlhkosti P5531

Odlučovač nečistôt a vlhkosti P5531

Odlučovače nečistôt a vlhkosti P5531/5532

Odlučovač chráni citlivý piest vzduchového piestového tlakomera pred znečistením. Pripájajú sa priamo na prípojku pre skúšaný tlakomer. Pri type P5531 sú prípadné nečistoty alebo vlhkosť viditeľné cez priehľadnú stenu komory.

Maximálny tlak: 3,5 MPa (P5531) alebo 21 MPa (P5532)
Materiál tesnenia: Nitril
Materiál odlučovacej komory: akrylátové sklo (P5531), hliník (P5532)
Materiál tela oddeľovača: nerezová oceľ



Rozdělovací redukce pro dva manometry P5544

Rozdeľovacia redukcia pre dva manometre P5544

Rozdeľovacia redukcia pre dva manometre P5544

Táto redukcia sa pripája priamo na prípojku pre skúšaný tlakomer a umožňuje kalibráciu dvoch tlakomerov zároveň.

Maximálny tlak: 70 MPa


Sada redukcí pro zkoušený tlakoměr

Sada redukcií pre skoúšaný tlakomer

Sada redukcií pre prípojku pre skúšaný tlakomer

Metrické redukcie P5540: M14x1,5, M20x1,5, 1/8″ BSP a 1/4″ BSP
BSP redukcie P5541: 1/8″ BSP, 1/4″ BSP, 3/8″ BSP a 1/2″ BSP
NPT redukcie P5542: 1/8″ NPT, 1/4″ NPT, 3/8″ NPT a 1/2″ NPT
Sada PK-P3000-ADPTR-SD: M14 x 1,5, M20 x 1,5, 1/8″, 1/4″, 3/8 “ a 1/2 “ BSP a NPT

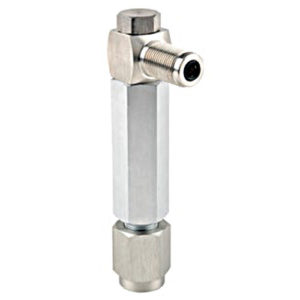

Úhlová redukce P5543

Uhlová redukcia P5543

Úhlová redukcia P5543

Uhlová redukcia je určená pre pripojenie deformačných tlakomerov so zadnou prípojkou – umožňuje kalibráciu v ich pracovnej polohe.
Pripája sa priamo na prípojku pre skúšaný tlakomer.

Maximálny tlak: 70 MPa


Stahovák / nasazovač ukazatele P5551

Sťahovák / nasadzovač ukazatela P5551

Sťahovák / nasadzovač ukazovateľa P5551

Tento nástroj je určený na rýchle sťahovanie a pevné nasadzovanie ukazovateľa deformačných tlakomerov.
