    Automatický hydraulický kalibrátor tlaku Additel 762

    ADT762

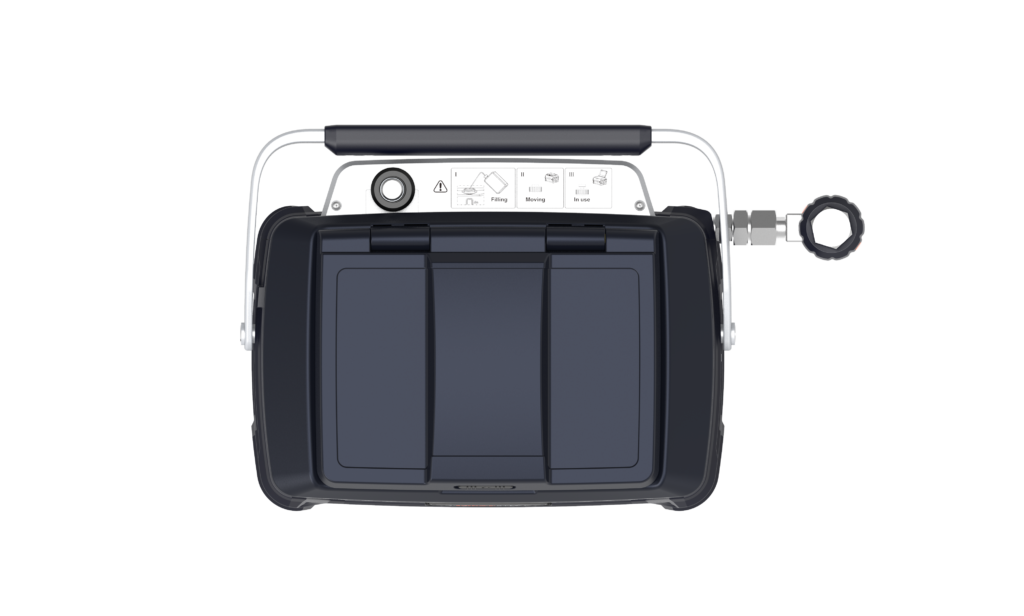

    ADT762 zadná stranaADT762 zhoraADT762 zhora2ADT762+manometerBatéria pre kalibrátor ADT761A
    Batéria pre kalibrátor ADT761ABatéria pre kalibrátor ADT761ABatéria pre kalibrátor ADT761A

    Kalibrátor Additel 762 je ideálny nástroj pre automatizovanú kalibráciu so vstavanou hydraulickou pumpou do 1000 bar.

    logo výrobce Additel
    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Additel špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk
    • Presnosť 0,02% z rozsahu alebo 0,01% z rozsahu
    • Model 762 s kalibračným médiom olej
    • Model 762W s kalibračným médiom deionizovaná voda
    • Dva kalibrované rozsahy modulu pre pokrytie presnosti v celom rozsahu
    • Patentovaná vstavaná elektronická pumpa s rozsahom až do 1000 bar
    • Stabilita regulácie od 0,005% z rozsahu
    • Funkcia merania dvoch externých senzorov tlaku súčasne
    • Wi-Fi, LAN,Bluetooth, USB a Ethernet komunikácia
    • HART a Profibus komunikácia
    • Datalogger a funkcie automatickej kalibrácie
    • Akreditovaná kalibrácia podľa ISO 17025 a mnoho ďalšieho príslušenstva v štandardnej dodávke (prepravný kufor, vysoko-tlaková hadica, prepojovacie káble, 500 ml Sebacate olej,…)
    VlastnostiTechnická špecifikáciaExterné tlakové modulyĎalšie príslušenstvoDokumentáciaAplikácie/odvetvia

    Automatizovaný kalibrátor tlaku Additel 762 sa nepodobá žiadnemu inému tlakovému kalibrátoru na trhu. Tento revolučný produkt je kompletným riešením na kľúč pre automatizáciu prác pri kalibrácii tlaku až do 1000 bar.

    Prenosnosť a presnosť tohto najmodernejšieho produktu, ktorý je navrhnutý na použitie v teréne aj v laboratóriu, sa rýchlo stane obľúbeným kalibrátorom pre laboratórny personál aj pre technikov v teréne.

    Vďaka plne automatizovanej podpore pre kalibráciu prevodníkov tlaku, spínačov, manometrov a digitálnych tlakomerov a snímačov, vrátane zariadení s komunikáciou HART/PROFIBUS v spojení s plne integrovanou funkciou úloh, zberu dát a Wi-Fi konektivitou ponúka kompletné riešenie kalibrácií a je doteraz najschopnejší tlakový kalibrátor od spoločnosti Additel.

    Dva kalibrované rozsahy tlakového modulu a presnosť do 0,01 % z rozsahu

    ADT762 obsahuje jedinečnú schopnosť automaticky prepínať medzi rôznymi rozsahmi modulu v závislosti od aktuálneho požadovaného tlaku ADT762. Vstavaný modul ADT762 má vlastnú kalibráciu pre rozsahy 200 bar a 700 bar. Keď je kalibrátor natlakovaný, automaticky vyberie najvhodnejší rozsah. To znamená, že presnosť 0,01 % alebo 0,02 % z rozsahu sa vzťahuje na oba rozsahy. Výber rozsahu možno nastaviť na režim „automaticky“ alebo je možné rozsah zvoliť manuálne.

    Vstavaná aplikácia Auto-Purge (odvzdušnenie)

    Odvzdušnenie hydraulických kalibračných systémov môže byť časovo náročné. ADT762 bol navrhnutý s integrovaným systémom automatického odvzdušnenia, ktorý šetrí čas, peniaze a frustráciu tým, že úplne automatizuje odstraňovanie vzduchu zo systému.

    Funkcie kalibračných úloh

    Vstavaná funkcia dokumentácie kalibračných úloh umožňuje používateľom rýchlo vytvárať a vykonávať úlohy bez potreby počítača alebo tabletu. ADT762 automaticky analyzuje chyby, generuje reporty, pričom výsledky ukladá lokálne. Additel 762 môže podporovať až 1000 zdokumentovaných úloh, ktoré je možné kedykoľvek uložiť a vyvolať, čo pomáha šetriť čas a peniaze.

    HART komunikácia

    Prevodníky tlaku s komunikáciou HART je možné priamo nastavovať a kalibrovať bez akéhokoľvek ďalšieho vybavenia alebo nástrojov. ADT762 poskytuje automatický režim kalibrácie HART, ako aj manuálny režim. Táto dvojrežimová komunikačná funkcia HART poskytuje nielen efektívny ale aj pohodlný režim komunikácie so skúšaným prístrojom.

    Špecifikácia tlaku
    Rozsah 0-1000 Bar
    Médium Diethylhexyl Sebacate
    Max. kalibrovaný objem Max: 80 ml@60 MPa, 60 ml@100 MPa, 50 ml odporúčané
    Rezervoár Max: 350 ml, nasadzovací uzáver nádržky, vstavaný filter
    Udržanie stability [1] > 5 min
    Tlakový modul Jeden vstavaný tlakový modul s dvoma kalibrovanými rozsahmi
    Dva kalibrované rozsahy 0-700 bar, 0.01%FS 0-700 bar, 0.02%FS
    0-200 bar, 0.01%FS 0-200 bar, 0.02%FS
    Externý riadiaci tlakový modul V katalógovom liste pozrite tabuľku „Špecifikácia a kompatibilita externého riadiaceho tlakového modulu“.
    Externý tlakový modul Všetky moduly ADT161
    [1] Stabilita riadenia je založená na rozsahu modulu riadenia tlaku



    Špecifikácia elektrických veličín
    Veličina Rozsah Rozlíšenie Presnosť Poznámka
    mA meranie Automatický rozsah, ±25 alebo ±50 mA 0.1 μA 0.008% z meranej hodnoty + 1.0 μA

    0.008% z meranej hodnoty + 2.0 μA

    		 Impedancia<10Ω
    V meranie ±300 mV 1 μV 0.008% z meranej hodnoty + 6 μV Impedancia >1GΩ
    Automatický rozsah, ±5, ±12 or ±30 V ±5V:20 μV 0.008% z meranej hodnoty + 100 μV

    0.008% z meranej hodnoty + 240 μV

    0.008% z meranej hodnoty + 600 μV

    		 Impedancia >1MΩ
    ±12V:100 μV
    ±30V:100 μV
    Napájanie slučky 16 až 30 V Nedostupné ±0.24 V 50 mA (Max záťaž)
    mA generovanie 0 až 2.5 mA alebo 2.5 až 25 mA 0-2.5 mA: 0.05μA 0-2.5 mA: 0.008% z meranej hodnoty +0.1 μA 20 mA @ 1KΩ
    0-25 mA:0.5μA 0-25 mA: 0.008% z meranej hodnoty +1.0 μA
    Zdroj napätia 16 až 30 V 1 V ±1 V 70 mA (Max záťaž)
    V generovanie 0 až 16 V 250 μV 0.008% z meranej hodnoty +0.002% z rozsahu
    Tlakový spínač Mechanický spínač, NPN, PNP Nedostupné Nedostupné Reakčný čaš<10 ms. Ak je spínač napájaný, napäťový rozsah bude (3-30) V
    Teplotná kompenzácia 15°C až 25°C
    Teplotný koeficient Mimo teplôt od 15°C do 25°C: <±0.0005% z meranej hodnoty +0.00005% z rozsahu/°C
    Ochrana proti zlému zapojeniu Až do 30 V ktorékoľvek dve svorky

    Detailnú špecifikáciu nájdete v katalógovom liste.

    S pokročilou mikroprocesorovou technológiou, najmodernejšími kremíkovými snímačmi a veľmi jednoduchým používaním poskytujú inteligentné digitálny tlakové moduly série ADT161 a ADT161Ex presné a spoľahlivé riešenie pre širokú škálu tlakových aplikácií. Pre dosiahnutie najlepšieho výkonu je každý kremíkový snímač tlaku pred montážou špeciálne vystarnutý, testovaný a odtienený.



    • Kompatibilné s kalibrátormi ADT760, ADT761, ADT226 , ADT227 a ADT780
    • Rozsahy tlaku od vákua po 4.200 bar
    • Štandardná presnosť merania 0,02% z rozsahu
    • Zvýšená presnosť modelov Precision 0,01% z meranej hodnoty
    • Iskrovo-bezpečné modely ADT161Ex
    • Plná teplotná kompenzácia
    • Akreditovaná kalibrácia ISO 17025

    Typy tlakových modulov:

    GP – pre meranie pretlaku
    AP – pre meranie absolútneho tlaku
    DP – pre meranie diferenčného tlaku
    CP – pre meranie kombinovaného tlaku – pretlaku i podtlaku

    Tlakové pripojenie:

    Vonkajší závit 1/4″ NPT, 1/2″ NPT, 1/4″ BSP, 1/2″ BSP a M20x1,5

    Kompletný zoznam rozsahov nájdete v katalógovom liste.

    Kalibračné stojany

    Stojan pre pneumatické kalibrácie ADT121

    Stojan pre pneumatické kalibrácie ADT121

    Kalibračné stojany série Additel ADT120 sú určené k rozšíreniu počtu testovacích portov pri kalibrácii tlaku. Kalibračné stojany série ADT120 sú vybavené rukou uťahovateľnými konektormi, ktoré umožňujú pripojenie skúšaných prístrojov bez použitia náradia alebo teflónovej pásky. Dostupné sú s vnútornými závitmi 1/4″ NPT alebo BSP, 1/2″ NPT alebo BSP, M20x1,5. Hadica na pripojenie ku kalibrátoru je súčasťou štandardnej dodávky.
    Modely:
    ADT121: -1 až 250 bar, 4 porty, pneumatický, integrovaný odlučovač kvapalín a nečistôt
    ADT123: -1 až 1000 bar, 4 porty, hydraulický

    Katalógový list na stiahnutie. Videoukážka.

    Odlučovače nečistôt

    ADT100-FLT

    ADT100-FLT

    Additel 100-FLT-1K (s priezorom) je pneumatický odlučovač nečistôt a kvapalín pre rozsah -1,0 až 70 bar. Tento odlučovač je ideálny pre vaše pneumatické kalibrácie  obsahuje ľahko použiteľný vypúšťací ventil.

    Pre hydraulické aplikácie je možné použiť hydraulický filter Additel 100-FLT-10K až do tlaku 700 bar. S porozitou filtra 0,07 mm sú vo filtri zachytávané nečistoty.

    Každý filter je možné objednať so závitmi 1/4″ NPT alebo BSP, 1/2″ NPT alebo BSP, M20x1,5.

    Katalógový list na stiahnutie.



    Tlakové hadice

    Tlakové hadice Additel

    Tlakové hadice Additel

    Súpravy kalibračných hadíc série Additel 100 sú navrhnuté tak, aby umožnili tlakové kalibrácie na vzdialenejších miestach. Každá flexibilná hadica má dĺžku 1,5 m a tlakovú ododlnosť 550 bar alebo 1 000 bar. Z konektorov sú na výber rôzne veľkosti závitov typu NPT, BSP alebo M20. Na konci každej hadice je rukou uťahovateľná rýchlospojka, ktorá umožňuje pohodlné pripojenie skúšaného prístroja bez použitie ďalšieho náradia alebo teflónovej pásky.
    ADT100-HTK-8K: max. 550 bar, ADT100-HTK-15K: max. 1000bar
    Konektor s vonkajším závitom: 1/4″ NPT, 1/2″ NPT, 1/4″ BSP, 1/2″ BSP alebo M20x1,5
    Rýchlokonektor s vnútorným závitom: 1/8″ NPT, 1/4″ NPT, 3/8″ NPT, 1/2″ NPT, 1/8″ BSP, 1/4″ BSP, 3/8″ BSP, 1/2″ BSP alebo M20x1,5
    Katalógový list na stiahnutie.

    Sady redukcií

    Sada ADT102

    Sada ADT102

    ADT102: Sada obsahujúca 25 ks redukcií zo závitu 1/4″ NPT vonkajší závit na rôzne veľkosti a typy závitov, vrátane kufríka a hadice. (väčšina redukcií pre tlak do 1000 bar)

    Vhodné pre všetky tlakové pumpy Additel okrem Additel 949 ,959,960.

    Redukcie na vnútorné a vonkajšie závity NPT, BSP a metrické.

    Kompletný zoznam rozmerov nájdete v Katalógovom liste.





    Sada konektorov ADT103

    Sada konektorov ADT103

    ADT103: Sada obsahujúca 10 ks redukcií zo závitu 1/4″ NPT, 1/4″ BSP alebo M20x1,5 vonkajší závit (podľa výberu zákazníka) na rukou dotiahnuteľné rýchlokonektory. Sada je vrátane kufríka. (všetky redukcie pre tlak do 1000 bar)

    Vhodné pre všetky tlakové pumpy Additel okrem Additel 949 ,959,960.

    Rukou doťahovateľné konektory majú rozmery:1/8″ NPT, 1/4″ NPT, 1/2″ NPT, 1/8″ BSP, 1/4″ BSP, 3/8″ BSP, 1/2″ BSP, M10x1,0, M14x1,5, M20x1,5.

    Kompletný zoznam rozmerov nájdete v Katalógovom liste.



    Sada redukcií ADT104

    Sada redukcií ADT104

    ADT104: Sada vysokotlakových redukcií. Prechod z 1/4HP s vonkajším závitom (Autoclave M-250-C).  V sade je 17 kusov redukcií vrátane kufríka. Maximálny tlak pre jednotlivé konektory závisí od typu konkrétneho závitua a pohybuje sa od 1000 bar do viac než 4000 bar.

    Vhodné pre tlakové pumpy Additel 949 ,959,960.

    Kompletný zoznam rozmerov nájdete v Katalógovom liste.
