Fluke 712B Kalibrátor odporových snímačov teploty

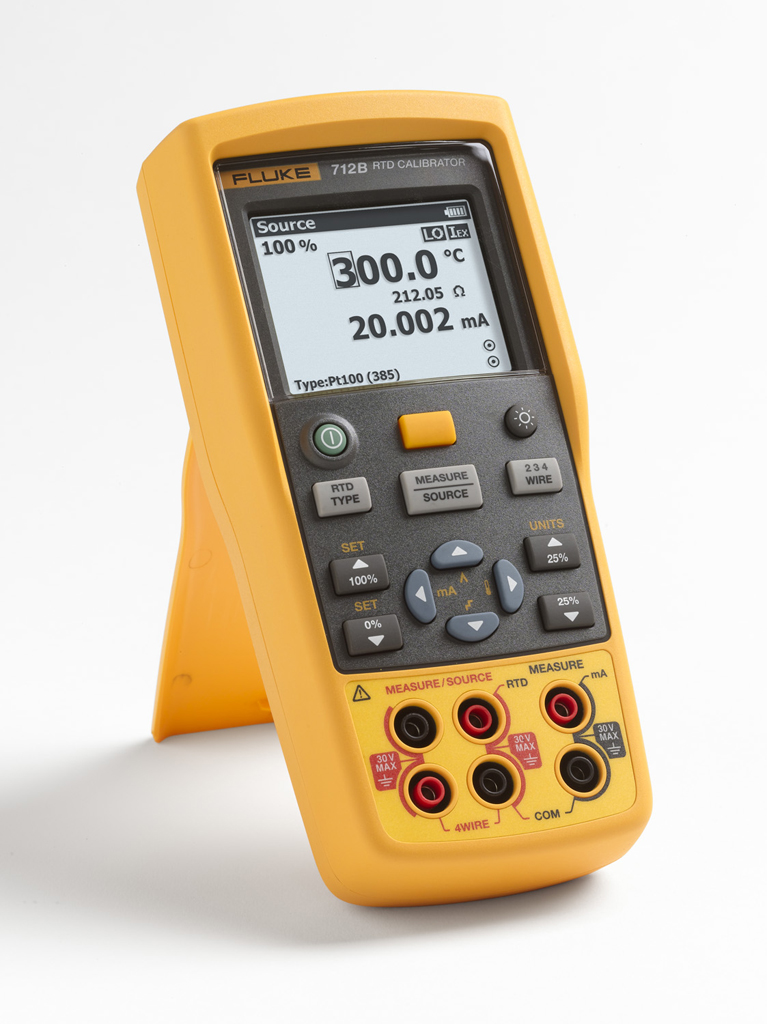

Kalibrátor odporových snímačov teploty Fluke 712B

Fluke Calibration

Kalibrátor odporových snímačov teploty Fluke 712B je presný a jednoducho ovládateľný kalibrátor.

  • Meranie a simulácia 13 rôznych typov odporových snímačov teploty a odporu
  • Meranie prúdových signálov 4 až 20 mA so súčasnou simuláciou teploty
  • Závesný magnet súčasťou dodávky
  • Konfigurovateľné nastavenia 0% a 100% signálu pre rýchly test linearity
  • Nastavenie Lineárneho nábehu a 25% krokovania
  • Podsvietený displej s dvoma zobrazenými hodnotami pre jednoduché vyhodnotenie merania
  • Nastavenia posledného merania sú uložené v pamäti a obnovené pri ďalšom zapnutí
  • 1-ročná a 2-ročná špecifikácia spolu s kalibračným certifikátom s nadväznosťou
Všeobecná špecifikácia
Max. napätie medzi ktorýmikoľvek konektormi a konektormi a uzemnením 30 V
Prevádzková teplota -10°C až 50°C
Skladovacia teplota -30°C až 60°C
Prev. nadm. výška 2,000 m
Sklad. nadm. výška 12,000 m
Relatívna vlhkosť (% RH prevádzková bez kondenzácie) Nekondenzujúca
90% (10°C až 30°C)
75% (30°C až 40°C)
45% (40°C až 50°C)
(Bez kondenzácie)
Vibrácie podľa MIL-T-28800E, Class 2
Test pádu 1 m
IP Krytie IEC 60529: IP52
Elektromagnetic. komp. IEC 61326-1, Portable
Bezpečnosť IEC 61010-1, Max 30 V to earth, Pollution Degree 2
Napájanie 4 AA NEDA 1.5A IEC LR6 batérie
Veľkosť 52.5 x 84 x 188.5 mm
Hmotnosť 515 g
DC mA Meranie
Rozsah 0-24 mA
Rozlíšenie 0.001 mA
Presnosť (% z meranej hodnoty + číslice) 0.010% + 2 μA
Teplotný koeficient ± (0.002% z mer. hodnoty + 0.002% z rozsahu) /°C ( < 18°C alebo >28°C)
Meranie odporu
Rozsah Presnosť (% z meranej hodnoty + číslica)
0.00 Ω až 400.00 Ω 0.015% + 0.05 Ω
400.0 Ω až 4000.0 Ω 0.015% + 0.5 Ω
Presnosť meranie je založená na 4 vodičovom vstupe. Pre 3 vodičové meranie odporu, sa predpokladá, že všetky káble sú rovnaké a k presnosti pridajte 0.05 Ω (0.00 Ω~400.00 Ω), 0.2 Ω (400.0 Ω~4000.0 Ω).
Teplotný koeficient ±(0.002% z mer. hodnoty + 0.002% z rozsahu) / °C (< 18°C alebo > 28°C)
Simulácia odporu
Rozsah 1.0 Ω až 400.0 Ω
1.00 Ω až 400.00 Ω
400.0 Ω až 1500.0 Ω
1500.0 Ω až 4000.0 Ω
Budiaci prúd z meraného prístroja 0.1 mA až 0.5 mA
0.5 mA až 3 mA
0.05 mA až 0.8 mA
0.05 mA až 0.4 mA
Presnosť (% z mer. hodnoty + číslica) 0.015% + 0.1 Ω
0.015% + 0.05 Ω
0.015% + 0.5 Ω
0.015% + 0.5 Ω
Rozlíšenie 0.00 Ω až 400.00 Ω 0.01 Ω
400.0 Ω až 4000.0 Ω 0.1 Ω
Teplotný koeficient ± (0.002% z mer. hodnoty + 0.002% z rozsahu) /°C ( <18°C alebo >28°C)
Podporuje prevodníky s pulzným výstupom od 5ms.
RTD vstup a výstup
RTD Typ (α) Rozsah(°C) Meranie (°C) Simulácia(°C)
1-rok 2-roky Prúd 1-rok 2-roky
10 Ω Pt (385) -200 až 100°C 1.5°C 3°C 1 mA 1.5°C 3°C
100 až 800°C 1.8°C 3.6°C 1 mA 1.8°C 3.6°C
50 Ω Pt (385) -200 až 100°C 0.4°C 0.7°C 1 mA 0.4°C 0.7°C
100 to 800°C 0.5°C 0.8°C 1 mA 0.5°C 0.8°C
100 Ω Pt (385) -200 až 100°C 0.2°C 0.4°C 1 mA 0.2°C 0.4°C
100 až 800°C 0.015%
+0.18°C
0.03%
+0.36°C
1 mA 0.015%
+0.18°C
0.03%
+0.36°C
200 Ω Pt (385) -200 až 100°C 0.2°C 0.4°C 500 μA 0.2°C 0.4°C
100 až 630°C 0.015%
+0.18°C
0.03%
+0.36°C
500 μA 0.015%
+0.18°C
0.03%
+0.36°C
500 Ω Pt (385) -200 až 100°C 0.3°C 0.6°C 250 μA 0.3°C 0.6°C
100 až 630°C 0.015%
+0.28°C
0.03%
+0.56°C
250 μA 0.015%
+0.28°C
0.03%
+0.56°C
1000 Ω Pt (385) -200 až 100°C 0.2°C 0.4°C 250 μA 0.2°C 0.4°C
100 až 630°C 0.015%
+0.18°C
0.03%
+0.36°C
250 μA 0.015%
+0.18°C
0.03%
+0.36°C
100 Ω Pt (3916) -200 až 100°C 0.2°C 0.4°C 1 mA 0.2°C 0.4°C
100 až  630°C 0.015%
+0.18°C
0.03%
+0.36°C
1 mA 0.015%
+0.18°C
0.03%
+0.36°C
100 Ω Pt (3926) -200 až 100°C 0.2°C 0.4°C 1 mA 0.2°C 0.4°C
100 až 630°C 0.015%
+0.18°C
0.03%
+0.36°C
1 mA 0.015%
+0.18°C
0.03%
+0.36°C
10 Ω Cu (427) -100 až 260°C 1.5°C 3°C 1 mA 1.5°C 3°C
120 Ω Ni (672) -80 až 260°C 0.15°C 0.3°C 1 mA 0.15°C 0.3°C
50 Ω Cu (427) -180 až 200°C 0.4°C 0.7°C 1 mA 0.4°C 0.7°C
100 Ω Cu (427) -180 až 200°C 0.2°C 0.4°C 1 mA 0.2°C 0.4°C
YSI400 15 až 50°C 0.2°C 0.4°C 250 μA 0.2°C 0.4°C
1. Presnosť snímača nie je zahrnutá.
2. Rozlíšenie: 0.1°C.
3. Presnosť merania je založená na 4 vodičovom pripojeni. Pre 3 vodičové pripojenie sa predpokladá, že všetky vodiče sú rovnaké a k presnosti pridajte 1.0°C (Pt10 a Cu10), 0.6°C (Pt50 a Cu50), 0.4°C (Ostatné typy RTD).
4. Presnosť simulácie je založená na 0.5 mA~3 mA (1.00 Ω~400.00 Ω), 0.05 mA~0.8 mA (400.0 Ω~1500.0 Ω), 0.05 mA~0.4 mA (1500.0 Ω ~4000.0 Ω), budiaci prúd (0.25 mA pre typy Pt1000).
5. Teplotný koeficient: ±0.05°C /°C pre meranie, ±0.05°C /°C (< 18°C alebo > 28°C) pre meranie.
6. Podporuje prevodníky s pulzným výstupom od 5ms.
Fluke 712B Fluke 712B Kalibrátor odporových snímačov teploty
Štandardné príslušenstvo:

  • Magnet na zavesenie
  • Batérie
  • Návod
  • Kalibračný certifikát s nadväznosťou
  • Testovacie vodiče
