Referenčný tlakomer ADT715

Krajina pôvodu

Additel špecialista

Michal Janoško | +421 907 742 744 | mjanosko@dex.sk

Rozsah: od 0,16 do 1000 bar
Presnosť: až do ±0,01 % RD
Komunikácia: Wi-Fi (voliteľné), USB2, Ethernet2, HDMI*1
Certifikácia: ISO 17025 Akreditovaný kalibračný certifikát v štandardnej dodávke

Rozsahy tlaku od 0,16 až 1 000 bar

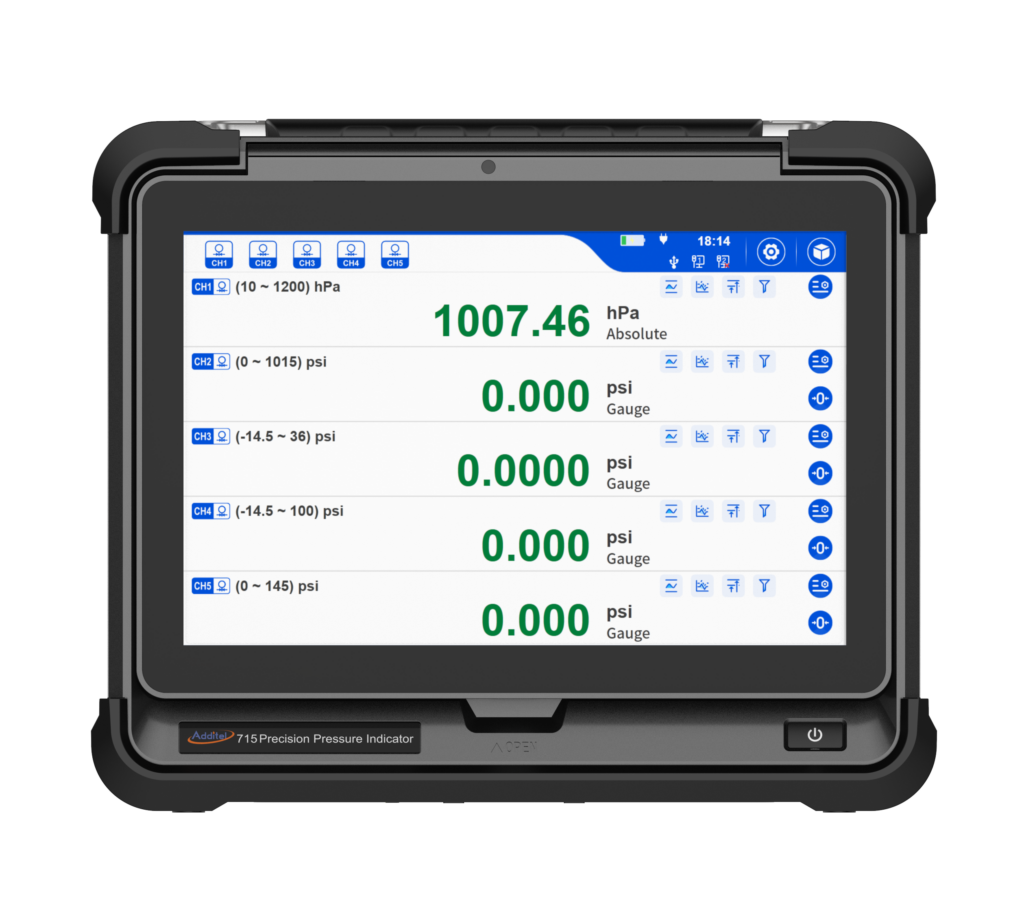

Až 5 kanálov na meranie tlaku
K dispozícii sú presnosti 0,02 % FS, 0,01 % FS a 0,01 % RD
Presnosť barometrického modulu do ±10 Pa

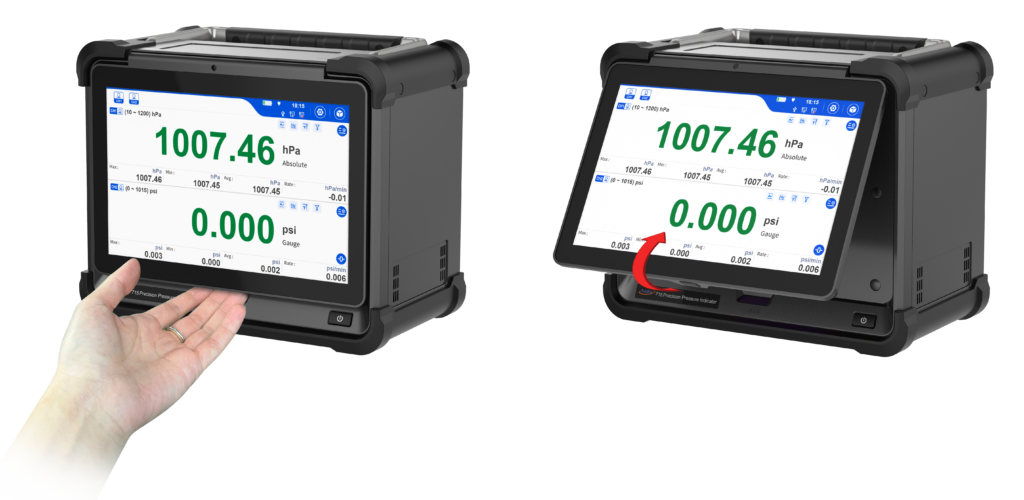

10-palcový dotykový displej

Vlastnosti Technické údaje Externé tlakové moduly Dokumentácia Aplikácie/odvetvia

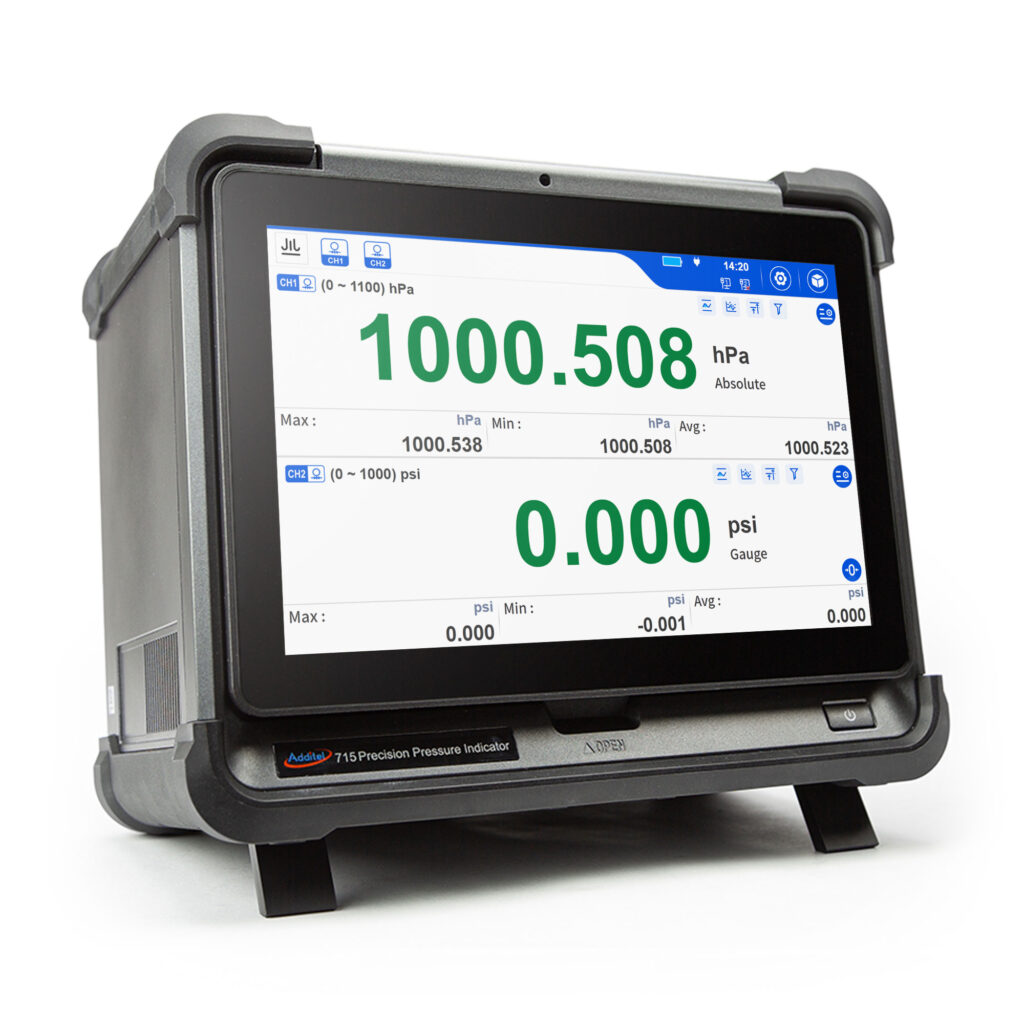

Additel 715 je vysokovýkonný stolový tlakomer navrhnutý pre výnimočnú presnosť a dlhodobú stabilitu. Vďaka internému presnému senzoru ponúka široký výber vstavaných tlakových modulov, ktoré poskytujú maximálnu flexibilitu v rozsahu aj presnosti.

Pre rozšírené možnosti podporuje ADT715 vysoko presné interné moduly a až dva externé digitálne tlakové moduly, čo umožňuje až päť simultánnych tlakových vstupov. Vďaka pridaniu vstavaného barometrického modulu je ADT715 ideálnym riešením pre kalibračné laboratóriá, výrobné prostredia a akékoľvek aplikácie vyžadujúce vysoko presné meranie tlaku.

Veľký, ľahko čitateľný dotykový displej a vstavané tlakové aplikácie zefektívňujú prevádzku a zvyšujú produktivitu. Vďaka podpore montáže do racku a voliteľnej vysokokapacitnej lítium-iónovej batérii je ADT715 rovnako funkčný v laboratóriu aj v teréne.

Špecifikácia	Popis
Displej	10,1 palcový TFT farebný kapacitný dotykový displej
Frekvencia zobrazenia	10 odčítaní za sekundu
Rozlíšenie	5, 6, 7 číslic (voliteľné používateľom)
Veľkosť	11 × 9 × 6,26 palca (281 × 230 × 159 mm)
Hmotnosť	10,48 libier (4,8 kg) s 3 vstavanými modulmi a bez externého modulu a batérie
Napájanie	28V DC adaptér, voliteľná nabíjateľná Li-ion batéria, typická doba prevádzky 8 hodín
Jednotky	psi, psf, atm, inH2O (4 °C), inH2O (20 °C), inH2O (60 °F), mbar, bar, Dy/cm2, pascal, hPa, kPa, MPa, inHg (0 °C), inHg (60 °F), mTorr, Torr, mmHg (0 °C), cmHg (0 °C), mHg (0 °C), mmH2O (4 °C), cmH2O (4 °C), mH2O (4 °C), mmH2O (20 °C), cmH2O (20 °C), mH2O (20 °C), ftH2O (4 °C), ftH2O (20 °C), ftH2O (60 °F), tsi, tsf, g/cm², kg/cm², kg/m², 5 prispôsobiteľných jednotiek, 2 jednotky výšky: Metre a stopy
Prostredie	Prevádzková teplota: 0 ~ 40 °C, Teplota zabezpečujúca presnosť: 15 ~ 35 °C, Prevádzková vlhkosť: 0 % ~ 90 % RH (nekondenzujúca), Skladovacia teplota: -20 ~ 70 °C, Nadmorská výška: ＜ 2000 m
Certifikácia	CE
Čas zahrievania	20 minút (pre optimálny výkon)
Komunikácia	Wi-Fi (voliteľné), USB2, Ethernet2, HDMI*1
Metódy inštalácie	Podporuje stolovú a rackovú inštaláciu, (skrutkové stĺpiky sú vyhradené v spodnej časti zariadenia, ktoré je možné nainštalovať do skrine)

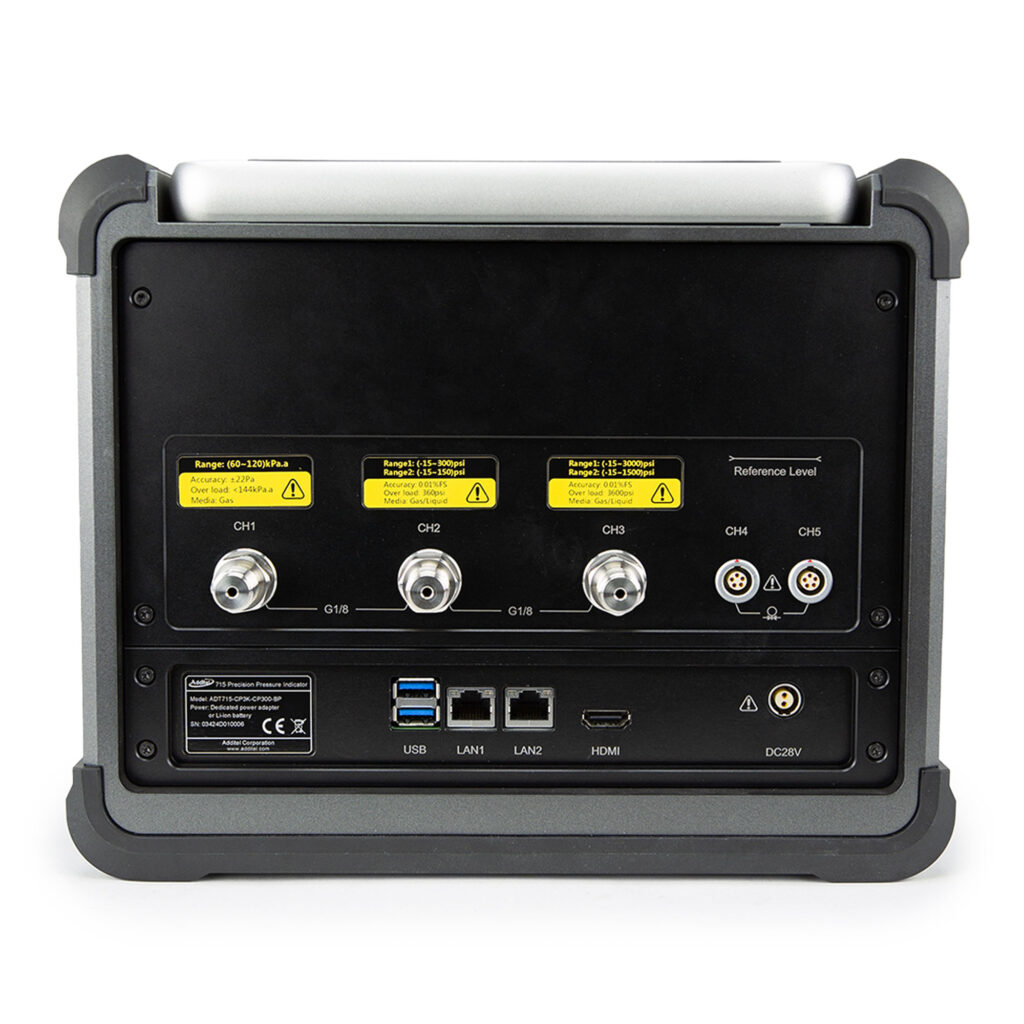

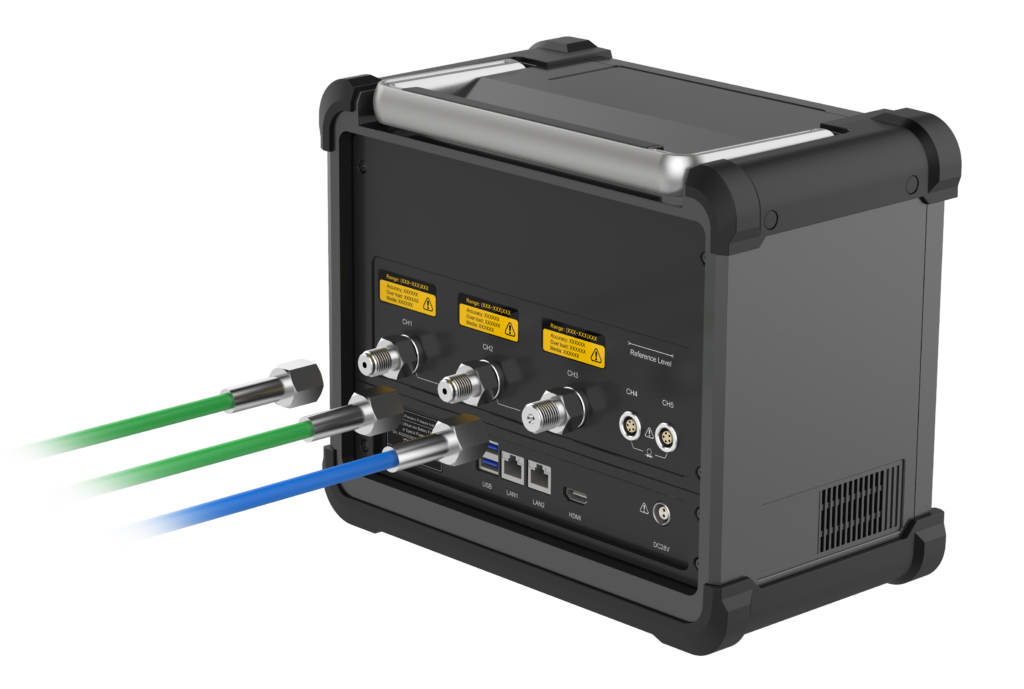

Vstavané tlakové moduly (CH1 & CH2 & CH3), (Pozri tabuľku výberu vstavaných tlakových modulov v katalóbovom liste)	Tlakový port: 1/8 BSF M, Tlak ≤ 10K PSI: predinštalované s adaptérom 1/8 BSP M na 1/4 BSP F, voliteľné pripojenie vysokotlakovej hadice s rôznymi adaptérmi. Tlak > 10K PSI: predinštalované s adaptérom 1/8 BSP M na 1/4HP M, voliteľné pripojenie ultra-vysokotlakovej hadice s rôznymi špeciálnymi adaptérmi. CH1 voliteľný barometrický tlakový modul; CH2 a CH3 môžu byť vybavené 1 alebo 2 vstavanými tlakovými modulmi vybranými používateľom.
Externý modul (CH4 & CH5) (Pozri tabuľku výberu ADT161 – príslušenstvo)	5-pinový Lemo konektor pre pripojenie k externým tlakovým modulom
Presnosť	Barometrický modul: ±10 Pa (pre BPH), ±22 Pa (pre BP); Modul tlakomera: 0,01 % FS, 0,02 % FS, 0,01 % rdg alebo 0,005 % FS, podľa toho, čo je väčšie
Ročná stabilita	0,005 % FS
Tlakové médium	≤ 150 psi: Suchý, čistý a nekorozívny plyn kompatibilný s 316SS,＞ 150 psi: Nekorozívny plyn alebo kvapalina kompatibilná s 316SS
Záruka	1 rok

S pokročilou mikroprocesorovou technológiou, najmodernejšími kremíkovými snímačmi a veľmi jednoduchým používaním poskytujú inteligentné digitálny tlakové moduly série ADT161 a ADT161Ex presné a spoľahlivé riešenie pre širokú škálu tlakových aplikácií. Pre dosiahnutie najlepšieho výkonu je každý kremíkový snímač tlaku pred montážou špeciálne vystarnutý, testovaný a odtienený.

Kompatibilné s kalibrátormi ADT760, ADT761, ADT226 , ADT227 a ADT780
Rozsahy tlaku od vákua po 4.200 bar
Štandardná presnosť merania 0,02% z rozsahu
Zvýšená presnosť modelov Precision 0,01% z meranej hodnoty
Iskrovo-bezpečné modely ADT161Ex
Plná teplotná kompenzácia
Akreditovaná kalibrácia ISO 17025

Typy tlakových modulov:

GP – pre meranie pretlaku
AP – pre meranie absolútneho tlaku
DP – pre meranie diferenčného tlaku
CP – pre meranie kombinovaného tlaku – pretlaku i podtlaku

Tlakové pripojenie:

Vonkajší závit 1/4″ NPT, 1/2″ NPT, 1/4″ BSP, 1/2″ BSP a M20x1,5

Kompletný zoznam rozsahov nájdete v katalógovom liste.
