  • Referenčný tlakomer RPM4-AD

    RMP4-AD
    RMP4-AD 2

    Ideálny nástroj pre overovanie ADTS

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Fluke Calibration špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk

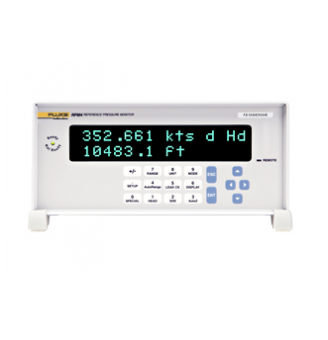

    RPM4-AD je špecifická konfigurácia referenčného tlakomera RPM4, ktorý meria a zobrazuje nadmorskú výšku (ft, m), jednotky rýchlosti letu (kts, mph, km / h, Mach) a v konvenčné tlakové jednotky

    • Pokrýva rozsahy absolútneho a diferenčného tlaku typických prístrojov ADTS
    • Rozsahy pre verzie s pevným krídlom a otočným krídlom
    • Presné Pt, Ps, Qc
    • Vysoká presnosť a nízka neistota merania
    • Automatické meranie rýchlosti s užívateľom stanoveným časom vzorkovania
    • Automatická funkcia kontroly tesnosti
    • Kompaktné a robustné vyhotovenie
    • Ochranný systém SDS vypína testovacie porty, aby boli chránené pred preťažením
    • Vrátane rozhraní RS232 a IEEE-488
    • Batéria je k dispozícii
    • Ideálne na overenie ADTS

    RPM4-AD technická špecifikácia

    Napájanie 85 až 264 VAC, 50/60 Hz, 25 VA max spotreba
    a 12VDC, 1.2 A
    Prevádzková teplota 15 až 35 °C
    Ventilácia Zabezpečte dostatočné vetranie, aby nedošlo k prehriatiu produktu. Od chladiaceho ventilátora zadného panela nechajte voľný priestor aspoň 10 cm.
    Skladovacia teplota – 20 až 70 °C
    Vibrácie Spĺňa MIL-T-28800D
    Hmotnosť 5 kg
    Dozmery 10 cm V x 22.7 cm Š x 24 cm H
    Mikroprocesor Motorola 68302, 16 MHz
    Komunikačné porty RS232 (COM1, COM2), IEEE-488.2
    Poistky 1 A, 250 VAC poistka, 5 x 20 mm
    Vnútorná poistka napájacieho zdroja nevymeniteľná užívateľom:
    2.5A, 250 VAC
    Tlakové rozsahy Lo Q-RPT Hi Q-RPT Qc (pri hladine mora)
    A160K/A160K 160 kPa abs (23 psi) 160 kPa abs (23 psi) 60 kPa (8.7 psi)
    A160K/A350K 160 kPa abs (23 psi) 350 kPa abs (51 psi) 250 kPa (36 psi)
    Rozsah nadmorskej výšky
    A160K/A160K – 4 000 až 20 000 m (- 13 000 to 66 000 ft)
    A160K/A350K – 4 000 až 30 000 m (- 13 000 to 100 000 ft)
    Rozsah rýchlosti
    (pri hladine mora)
    A160K/A160K 0 až 1020 km/hr (550 kts)
    A160K/A350K 0 až 2040 km/hr (1100 kts)
    Prevádzkové médium Čistý, suchý, nekorozívny plyn
    Tlakové konektory
    Ps , Pt AN-4 (37º flare) samec
    VENT, ATM 10-32 UNF
    Systém prevencie preťaženia (SDS™) Zahrnutý.  Izoluje Q-RPT od Ps a Pt  skúšobných portov a odfukuje Q-RPTs do atmosféry.
    Tlakové limity A160K Q-RPT A350K Q-RPT
    Maximálny prevádzkový tlak 160 kPa abs (23 psi) 350 kPa abs (51 psi)
    Maximálny tlak bez poškodenia 200 kPa abs (29 ipsi) 370 kPa abs (54 psi)
    Max. ochrana SDS 10 MPa (1500 psi)
    CE Štítok Dostupný, je nutné špecifikovať pri objednaní
    Názov Popis
    RPM4-AD A350Ka/A160Ka Referenčný tlakomer pre letecké prístroje verzia AD (fixné krídlo)
    RPM4-AD A160Ka/A160Ka Referenčný tlakomer pre letecké prístroje verzia AD (rotujúce krídlo)
