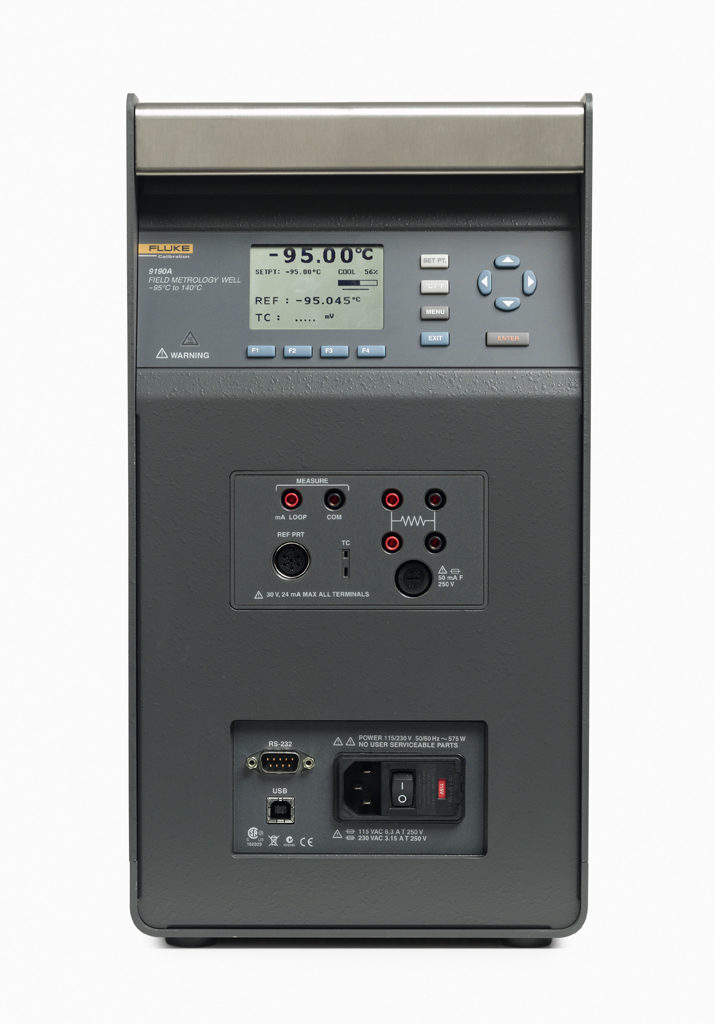

    Ultra - chladná prevádzková metrologická piecka Fluke 9190A s rozsahom –95 °C až 140 °C.

    Krajina pôvodu - Spojené štáty americké
    Spojené štáty americké

    Fluke Calibration špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk

    Fluke Calibration 9190A Ultra chladná prevádzková metrologická pec je najpresnejšia a najstabilnejšia, chladná suchá teplotná pec na trhu.. Je ideálna pre aplikácie vyžadujúce prísnu kontrolu kvality a dodržiavanie regulačných postupov. Tieto aplikácie zahŕňajú validáciu a kalibráciu odporových snímačov teploty, termočlánkov, teplomerov a senzorov na pracovisku, ktoré sa používajú s kontrolnými zariadeniami, ako sú lekárske mrazničky, laboratórne chladničky, chladiace boxy, krvné banky, sterilizátory (autoklávy) a mraziace sušičky.

    Široký teplotný rozsah

    –95 °C až 140 °C

    Excelentná presnosť

    Presnosť vstavaného referenčného odčítania teploty:  ± 0.05 °C z rozsahu

    Presnosť zobrazenia:  ± 0.2 °C z rozsahu

    Najlepšia stabilita vo svojej triede

    ± 0.015 °C z rozsahu

    Rýchly čas chladenia

    23 °C na –90 °C:  80 minút

    23 °C na –95 °C:  90 minút

    140 °C na 23 °C:  60 minút

    Prenosnosť

    Hmotnosť len 16 kg

    Vhodná do čistých priestorov

    Kalibračné kúpele sú najstabilnejšie a najjednotnejšie dostupné zdroje teploty, ale nie sú vhodné pre čisté priestory. Veľkosť kúpeľa obmedzuje prenosnosť a kvapaliny do kúpeľa sa môžu ľahko rozliať a odvádzať výpary. 9190A Ultra-chladná suchá teplotná pec je skvelá alternatíva. Jej široký rozsah teplôt zaberá najchladnejšie a najvyššie teplotné rozsahy potrebné pre farmaceutické, biomedicínske a potravinárske spracovanie. Model 9190A je malý a ľahký, takže je jednoduché ho prepravovať. A keďže nepoužíva kvapaliny na prenos tepla, čisté miestnosti zostávajú čisté. Doby chladenia a zahrievania 9190A sú rýchlejšie ako u kalibračných kúpeľov, čo znamená, že kalibrácia je vykonaná rýchlejšie.

    Pre spoľahlivé merania v prevádzke je rozhodujúci presný zdroj teploty

    Nespoľahlivé merania v prevádzke môžu mať škodlivý vplyv na podnikanie, čo vedie k zlej kvalite výrobkov, spätným odberom, pokute, odpadu a stratám zisku. V konečnom dôsledku sú merania len také dobré ako zdroje teploty použité na kalibráciu meracieho zariadenia. Teplotná piecka 9190A zahŕňa najlepšie technológie a dizajnové skúsenosti získané z desaťročí vývoja suchých teplotných piecok. 9190A vyhovuje nariadeniam EURAMET cg-13 pre najlepšie postupy merania pre kalibrátory teplotných piecok. V dôsledku toho si môžete byť istí, že špecifikácie 9190A pre presnosť, stabilitu, axiálnu (vertikálnu) homogenitu, radiálnu uniformitu a hysterézu boli dôkladne a starostlivo definované a testované. So ultra-chladnou prevádzkovou metrologickou teplotnou pieckou 9190A si byť istí, že používate najpresnejšiu a najstabilnejšiu ultra-chladnú teplotnú piecku a to bude mať pozitívny vplyv na vaše podnikanie.

    Špecifikácia základnej jednotky
    Teplotný rozsah pri 23 °C –95 °C až 140 °C
    Presnosť zobrazenia ± 0.2 °C z rozsahu
    Presnosť s externou referenciou [3] ± 0.05 °C z rozsahu
    Stabilita ± 0.015 °C z rozsahu
    Axiálna uniformita pri 40 mm ± 0.05 °C z rozsahu
    Radiálny gradient ±0.01 °C z rozsahu
    Nábehový efekt (s 6.35  mm referenčným snímačom a troma 6.35  mm snímačmi)
    ± 0.006 °C z rozsahu
    (verzus displej s jedným 6.35  mm snímačom)
    ± 0.25 °C pri –95 °C
    ± 0.10 °C pri  140 °C
    Prevádzkové podmienky 0 °C až 35 °C, 0 % až90 %
    RH (nekondenzujúca) < 2000 m nadm. výška
    Podmienky okol. prostredia pre všetky špecifikácie okrem teploty 13 °C až 33 °C
    Ponor 160  mm
    Priemer otvoru 30 mm
    Čas zahrievania [1] –95 °C na 140 °C: 40 min
    Čas chladenia [1] 23 °C na –90 °C: 80 min
    23 °C na –95 °C: 90 min
    140 °C na 23 °C: 60 min
    Čas stabilizácie [2] 15 min
    Rozlíšenie 0.01  °
    Displej LCD, °C alebo °F voliteľné užívateľom
    Veľkosť (V x Š x H) 380 mm x 205 mm x 480 mm
    Hmotnosť 16 kg
    Napájanie 100 V až 115 V (± 10 %) 50/60 Hz, 575 W
    200 V až 230 V (± 10 %) 50/60 Hz, 575 W
    Poistka 115 V: 6.3 A T 250 V
    230 V: 3.15  A T 250 V
    4–20 mA Poistka  (len model -P) 50 mA F 250 V
    Pripojenie k PC RS-232 interface
    Bezpečnosť IEC 61010-1, Installation Category II, Pollution degree 2
    Elektromagnetické prostredie IEC 61326-1: Basic
    Chladenie R32 (Difluoromethane)
    < 20 g, ASHRAE bezp. trieda A2L
    R704 (Helium)
    < 20 g, ASHRAE bezp. trieda A1
    Špecifikácia opcie –
    Presnosť vstavaného modulu odčítania teploty (4-vodičový etalónový snímač) [3] ± 0.010 °C pri –95 °C
    ± 0.013 °C pri –25 °C
    ± 0.015 °C pri 0 °C
    ± 0.020 °C pri 50 °C
    ± 0.025 °C pri 140 °C
    Rozsah etalónového odporu  0 Ω až 400 Ω
    Presnosť etalónového odporu [4] 0 Ω až 42 Ω: ± 0.0025 Ω
    42 Ω až 400  Ω: ± 60 ppm z odčítania
    Charakterizácia etalónu ITS-90, CVD, IEC-751, odpor
    Možnosť merania etalónu 4 vodič
    Pripojenie etalónu 6-pin din s INFO-CON technológiou
    Presnosť vstavaného moduul odčítania odporových snímačov teploty NI-120: ± 0.015 °C pri 0 °C
    PT-100 (385): ± 0.02 °C pri 0 °C
    PT-100 (3926):  ± 0.02 °C pri 0 °C
    PT-100 (JIS): ± 0.02 °C pri 0 °C
    Rozsah odporu RTD 0 Ω až 400 Ω
    Presnosť odporu [4] 0 Ω až 25 Ω: ± 0.002 Ω
    25 Ω až 400 Ω: ± 80 ppm z meranej hodnoty
    Charakterizácia odporového snímača teploty PT-100 (385), (JIS), (3926), NI-120, odpor
    Schopnosť merania odporového snímača teploty 2-vodičovo, 3-vodičovo a 4-vodičovo
    Pripojenie odporového snímača teploty 4-terminálový vstup
    Presnosť vstavaného odčítania termočlánkov [5] Typ J: ± 0.70 °C pri 140 °C
    Typ K: ± 0.75 °C pri 140 °C
    Typ T: ± 0.60 °C pri 140 °C
    Typ E: ± 0.60 °C pri 140 °C
    Typ R: ± 1.60  °C pri 140  °C
    Typ S: ± 1.60  °C pri 140  °C
    Typ M: ± 0.65  °C pri 140  °C
    Typ L: ± 0.65  °C pri 140  °C
    Typ U: ± 0.70 °C pri 140 °C
    Typ N: ± 0.75 °C pri 140 °C
    Typ C: ± 1.00 °C pri 140 °C
    TC millivoltový rozsah –10  mV až 100 mV
    Presnosť napätia 0.025 % z meranej hodnoty  +0.01 mV
    Presnosť kompenzácie studeného konca ± 0.35 °C (okolitá teplota od 13 °C do 33 °C)
    Pripojenie termočlánku Mini konektory (ASTM E1684)
    Presnosť vstavaného odčítania mA 0.02  % z meranej hodnoty + 0.002 mA
    rozsah mA  Kal 4-22 mA, Špec 4-24 mA
    pripojenie mA  2 terminálové vstupy
    Funkcia napájania slučky 24 V dc lnapájanie slučky
    Teplotný koeficient vstavanej elektroniky
    (0 °C až 13 °C, 33 °C až 50 °C)
    ± 0.005 % z rozsahu na °C

    Poznámky:
    [1]   Pre teplotu okolia 23 °C.
    [2]   Čas od kedy je dosiahnutá požadovaná hodnota po čas, kedy je prístroj medziach špecifikácie svojej stability.
    [3]   Teplotný rozsah môže byť limitovaný pripojeným etalónovým snímačom teploty.
    Presnosť vstavaného referenčného odčítania nezahŕňa presnosť snímača. Taktiež nezahŕňa neistotu snímača a chybu charakterizácie.
    [4]   Špecifikácia presnosti merania sa vzťahuje na prevádzkový rozsah a predpokladá 4 vodičové pripojenie pre PRT. S 3-vodičovým pripojením RTD pridajte 0.05  Ω k presnoti merania plus max. možný rozdiel medzi odpormi vodičov.
    [5]  Vstup pre odčítanie termočlánkov je citlivý na EM pole v rozsahu frekvencií 500  MHz až 700  MHz.



    Názov Popis
    9190A-X Ultra chladná prevádzková metrologická pec,  –95 °C až 140 °C, s/9190-INSX

    „X“ v modelovom čísle má byť nahradené A, B, C, D, E, a F podľa požadovanej vložky

    9190A-X-P Ultra chladná prevádzková metrologická pec,  –95 °C až 140 °C, s/9190-INSX, s Procesným elektrickým modulom   (-P)

    „X“ v modelovom čísle má byť nahradené A, B, C, D, E, a F podľa požadovanej vložky

    Príslušenstvo Popis
    9190-INSA Vložka „A“ 9190A
    9190-INSB Vložka „B“ 9190A
    9190-INSC Vložka „C“ 9190A
    9190-INSD Vložka „D“ 9190A
    9190-INSE Vložka „E“ 9190A
    9190-INSF Vložka „F“ 9190A
    9190-INSZ Vložka „Z“ 9190A, prázdna
    9190-INSY1 Vložka „Y1“ 9190A, vložka na želanie s prázdnym izolátorom
    9190-INSY2 Vložka „Y1“ 9190A, vložka na želanie s izolátorom na želanie
