  • Přímý skleněný stavoznak LGG Glass level gauge LGG for direct indication of levels

    Určeno do prostředí s nebezpečím výbuchu - Ex Transparentní přímý skleněný stavoznak s tělem z SS316Ti

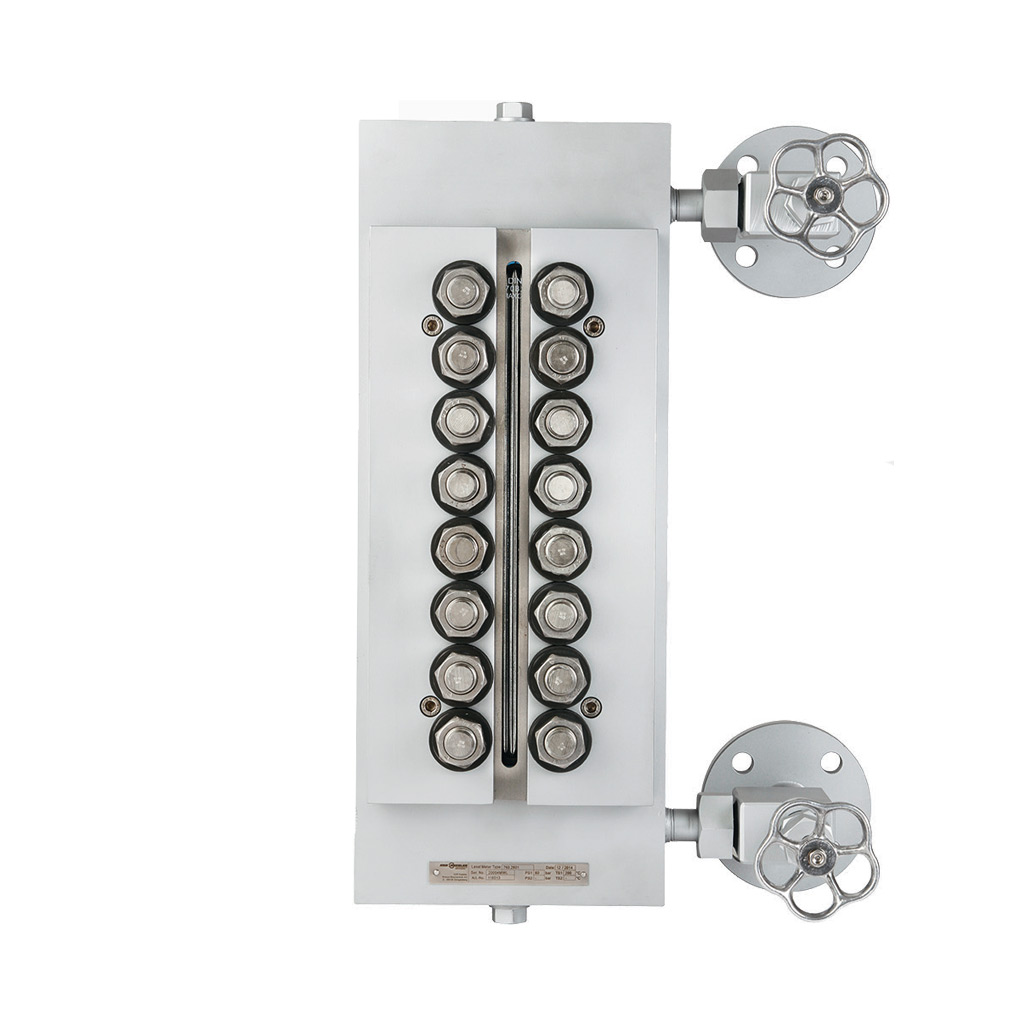

    Přímý skleněný stavoznak s osvětlovací jednotkou

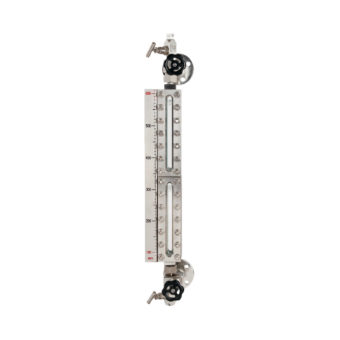

    Přímý skleněný stavoznak s osvětlovací jednotkou

    Hladinoměr k přímému zobrazení stavu výšky hladiny kapaliny skrz skleněný průzor nebo trubici.

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    KSR Kuebler špecialista

    • ikona parametru hustotaHustota: neomezeno
    • ikona parametru teplotaTeplota: -196 °C až +374 °C
    • ikona parametru tlakTlak: vakuum až 25 MPa
    • ikona parametru výstupVýstup: vizuální
    • ikona parametru ---transparentní, reflexní a refrakční
    • ikona parametru materiálMateriál: A350LF2, 316Ti, 316L, 15Mo3, Mosaz
    • ikona parametru ---Osvětlení: pro transparentní a refrakční stavoznaky

    Modely vodoznaků

    LGG-E (kompaktní)
    LGG-TP/TE (transparentní)
    LGG-RP/RE (reflexní)
    LGG-TI/RI (vysokotlaké)
    LGG-M (refrakční)
    LGG-Gx (trubicové)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

    Přímý skleněný stavoznak model LGG od výrobce KSR Kuebler/WIKA je umístěn z boku nádrže mimo prostor měření. U průhledových skleněných stavoznaků umožňuje konstrukce užitím dvou průzorových skel za sebou, resp. skleněné trubice, přímé sledování hladiny průhledem. Reflexní skleněné stavoznaky jsou založeny na principu odrazu světla. V plynné fázi se displej zobrazí jako jasný, protože se světlo v prizmatických drážkách průzoru odráží. V kapalné fázi se světlo absorbuje, takže displej se jeví jako tmavý. Rozhraní mezi nimi určuje úroveň hladiny.


    Vlastnosti

    • přímé zobrazení hladiny média skleněným průzorem nebo trubicí
    • provedení transparentní, reflexní a refrakční
    • stavoznaky jsou opatřeny bezpečnostními ventily
    • individuální konstrukce dle přání zákazníka
    • materiál tělesa stavoznaku: uhlíková ocel, nerez, mosaz
    • použití pro teploty -196 °C až +374 °C, provozní tlak vakuum až 25 MPa
    • certifikáty: EAC (TR CU)
    • možnost rozšíření standardní záruky
    • na přání lze dodat transparentní a refrakční stavoznaky s osvětlovací jednotkou

    Použití

    • aplikace bez zdroje napájení
    • indikace hladiny v kotlech (voda-pára)
    • chemický a petrochemický průmysl
    • těžba ropy a zemního plynu (olejové hospodářství)
    • zařízení pro kryogenické aplikace

    Logo Ex
    Hladinoměry LGG neobsahují žádné potenciální zdroje vznícení, proto mohou být instalovány v prostředí s nebezpečím výbuchu (Ex).

    Stavoznaky Phoenix (70X.XXX) byly nahrazeny stavoznaky KSR Kuebler/WIKA s typovým označením LGG.

    Podsvícení pro přímý skleněný stavoznak - Model LGI

    Model LGI

    Osvětlovací jednotka

    Pro přímý skleněný stavoznak LGG

    katalogový list

    Osvětlovací jednotky jsou určené pro skleněné transparentní a refrakční stavoznaky. Osvětlení, resp. prosvícení stavoznaku, je dostupné nejen pomocí konvenčních zdrojů světla jako jsou halogenové žárovky nebo sodíkové lampy, ale i pomocí moderní technologie LED. K dispozici jsou také varianty se schválením do prostředí s nebezpečím výbuchu (provedení Ex d).

    Sety Rx a Tx pro výměnu průzorového skla reflexního a transparetního přímého stavoznaku LGG

    Model Rx a Tx

    Set náhradního průzorového skla

    Pro přímý skleněný stavoznak LGG

    Sety pro výměnu průzorového skla přímého skleněného stavoznaku sestávající z borokřemičitého reflexního nebo transparentního skla a dvojice těsnění. Průzorová skla odpovídají normě DIN 7081. Sety Rx a Tx jsou k dispozici od velikosti 2 (140×34×17 mm) do velikosti 11 (400×34×17 mm).

    Skleněná trubice z borokřemičitého skla pro přímý trubicový stavoznak LGG-GA a LGG-GB

    Model GA a GB

    Náhradní skleněná trubice

    Pro přímý skleněný stavoznak LGG

    Náhradní trubice z borokřemičitého skla pro přímý trubicový stavoznak, dodávaná ve dvou velikostech, pro model GA (13×1,75 nmm) a GB (15,5×2,25 mm), zakrácená dle rozměru původního stavoznaku. Nové těsnění není součástí trubice a lze jej dodat na přání.

    Tvorba objednacího kódu

    1 2 3 4 5 6 7 8 9
    LGG TP# R208 M1.000 ERR

    Skleněný stavoznak LGG

    1. modelová řada
    2. typ
    3. počet a velikost průzoru skla
    4. rozteč M
    5. orientace uzavíracích kohoutů

    Příklady kódů:

    LGG-E#R107M340H
    LGG-GA#GM400V
    LGG-RP#R105M400V
    LGG-TP#T206M600ELL
    LGG-RE#R209M900ERR
