    Určeno do prostředí s nebezpečím výbuchu - Ex IN-PRESS - elektronický regulátor tlaku s krytím IP65
    Elektronický tlakomer IN-PRESS s krytím IP65

    Elektronické tlakomery a regulátory tlaku

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Bronkhorst špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk
    • ikona parametru rozsahRozsah: 2-100 mbar až 8-400 bar
    • ikona parametru presnosťPresnosť: ±0,5% FS
    • ikona parametru opakovateľnosťOpakovateľnosť: ≤ 0,1% RD
    • ikona parametru krytieKrytie: IP65
    • ikona parametru materiálMateriál: Nerezová oceľ 316L
    • ikona parametru komunikáciaKomunikácia: Analógová 0-5 (10) Vdc alebo 0 (4)-20 mA aj digitálna RS-232 s možnosťou pridať PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU, ASCII alebo TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS

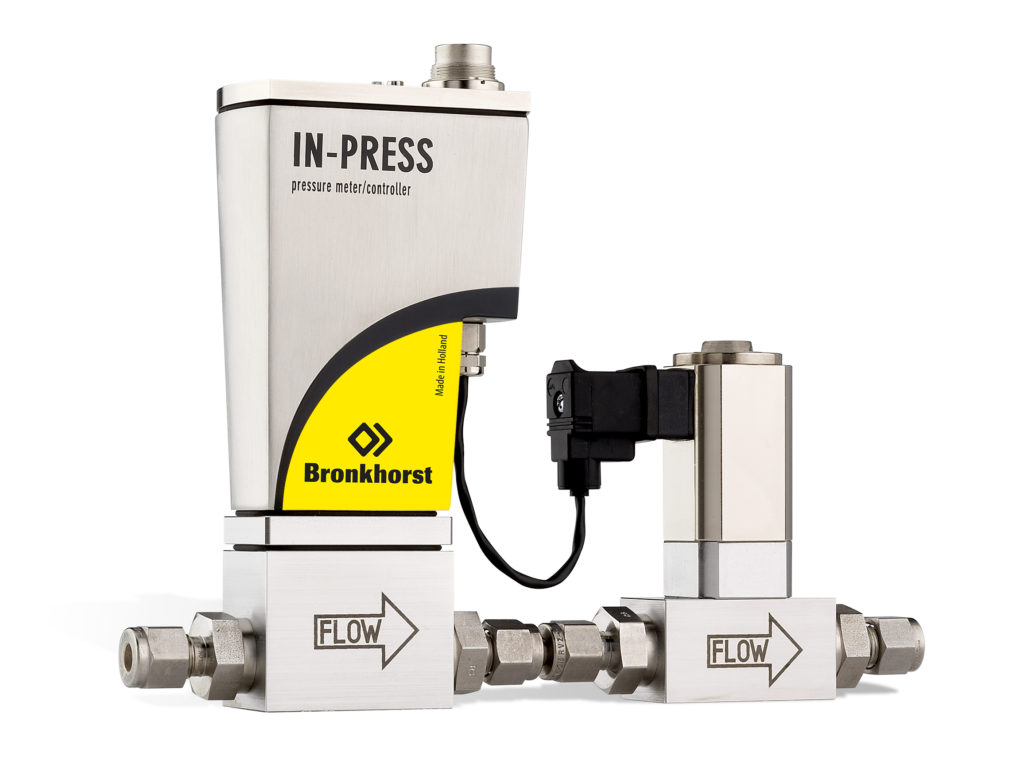

    Tlakomery IN-PRESS majú možnosť merania tlaku, prednej regulácia tlaku („napúšťanie“) alebo zadnej regulácie tlaku („vypúšťanie“). Regulácia prebieha pomocou ventilu prepojeného s tlakomerom, ktorý je tlakomerom priamo riadený. Sú dostupné v priemyselnom prevedení s krytím IP65. Prístroje majú voliteľnú analógovú komunikáciu + digitálnu RS 232 v základnom vyhotovení. Voliteľne sú dostupné so zbernicovým rozhraním (Profibus, Modbus, Flowbus, Devicenet, EtherCAT).

    Presnosť: ± 0,5% z plného rozsahu.

    Možnosť merania v rôznych rozsahoch od 2 mbar (a) do 400 bar (g).

    „Multibus“ digitálne meranie / regulácia tlaku

    Bronkhorst High-Tech vyvinul svoje digitálne prístroje kompatibilné s „Multibus“ konceptom, vďaka ktorému môžu byť vybavené PC doskou s rozhraniami DeviceNet ™, Profibus-DP®, Modbus, EtherCAT®, EtherNet/IP, Modbus TCP/IP,
    EtherCAT, POWERLINK alebo FLOW-BUS.
    Regulátor tlaku pracuje s veľkou presnosťou a môže byť v prevedení prednej regulácie tlaku (regulácia tlaku po prúde „P2) alebo zadnej regulácie tlaku (regulácia tlaku proti prúdu“ P1 „).

    Hlavné vlastnosti:

    • konštrukcia priameho prietoku
    • stabilná kontrola aj pri meniacich sa procesných podmienkach
    • kompaktný dizajn
    • maximálny tlak 400 bar
    • Krytie IP65
    • vysoká presnosť a opakovateľnosť

    Použitie

    • plynová alebo kvapalinová chromatografia
    • biotechnológie
    • kontrola tlaku pary v odparovacích a miešacích systémoch
    • bezpečnostná kontrola tlaku pri lisovaní

    Tlakomery

    Najnižší rozsah Najvyšší rozsah
    P-502CI 2 …100 mbar 1,28 … 64 bar
    P-512CI 1,28 … 64 bar 2 … 100 bar
    P-522CI 2 … 100 bar 4 … 200 bar
    P-532CI 4 … 200 bar 8 … 400 bar



    Predná regulácia tlaku („P2“)

    Najnižší rozsah Najvyšší rozsah
    P-502CI + F-001AI 1) 5 … 100 mbar 3,2 … 64 bar
    P-512CI + F-011AI 1) 3,2 … 64 bar 5 … 100 bar



    Zadná regulácia tlaku („P1“)

    Nejnižší rozsah Nejvyšší rozsah
    P-502CI + F-001AI 1) 20 … 100 mbar 12,8 … 64 bar
    P-512CI + F-011AI 1) 12,8 … 64 bar 20 … 100 bar

    1) Štandardný priamo ovládaný ventil.

    Kódy senzorov, rozsahy a maximálny tlak

    (pre senzory integrované v prístrojoch IN-PRESS )

    Absolútny tlak

    Tlakové rozsahy
    (Hodnoty plného rozsahu; medziľahlé rozsahy k dispozícii)
    Maximálny tlak
    350A 100 … 350 mbara 1,0 bara
    1K1A 0,35 … 1,1 bara 3,1 bara
    6K0A 1,1 … 6 bara 10,5 bara
    21KA 6 … 21 bara 62 bara
    M10A 20 … 100 bara 200 bara
    M40A 100 … 400 bara 500 bara



    Pretlak

    Tlakové rozsahy
    (Hodnoty plného rozsahu; medziľahlé rozsahy k dispozícii)
    Maximálny tlak
    350R 100 … 350 mbar 1,0 bar
    1K1R 0,35 … 1,1 bar 3,1 bar
    6K0R 1,1 … 6 bar 10,5 bar
    21KR 6 … 21 bar 62 bar
