    ES-FLOW ultrazvukový prietokomer

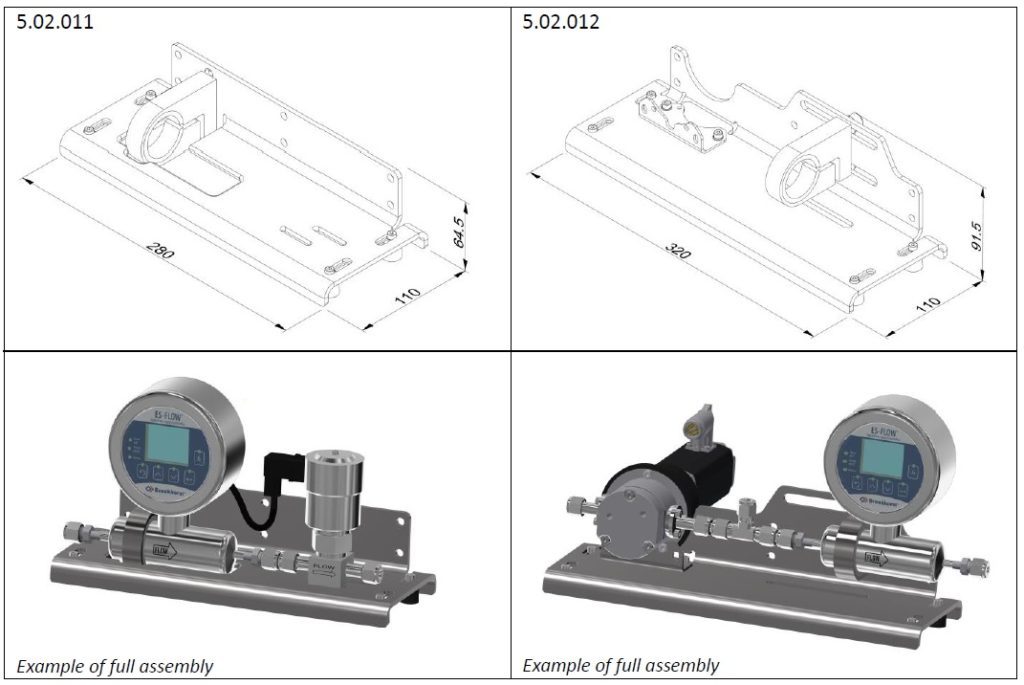

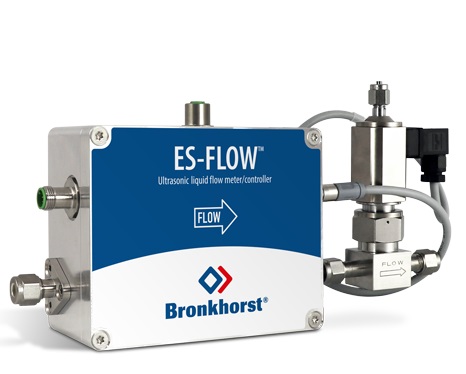

    ES-Flow s regulačným ventilom pre potravinárske aplikácieES-113CES-113C s reulačným ventilomES-Flow regulátor prietoku kvapalín

    Ultrazvukový prietokomer alebo regulátor prietoku pre malé prietoky kvapalín

    Krajina pôvodu - Krajina pôvodu
    Krajina pôvodu

    Bronkhorst špecialista

    Michal Janoško | +421 907 742 744 | mjanosko@dex.sk
    • ikona parametru rozsahRozsah: 0,4 ml/min až 1500 ml/min
    • ikona parametru presnosťPresnosť: ±0,8% RD ± 0,4 ml/min (ES-112C ≤ ±0,8% Rd ± ≤ 0,06 ml/min)
    • ikona parametru opakovateľnosťOpakovateľnosť: ≤ 0,1% RD ± 0,05 ml/min (ES-112C ≤ 0,1% Rd ± 0,02 ml/min)
    • ikona parametru tlakTlak: 10 | 100 bar
    • ikona parametru krytieKrytie: IP66 | IP67
    • ikona parametru materiálMateriál: Nerezová oceľ 316L
    • ikona parametru komunikáciaKomunikácia: Analógová 0-5 (10) Vdc alebo 0 (4)-20 mA aj digitálna RS-232 s možnosťou pridať PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU, ASCII alebo TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS

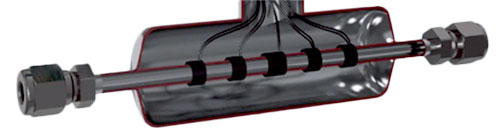

    ES-FLOW je nový objemový kvapalinový prietokomer / regulátor pre veľmi nízke prietoky. Ultrazvukový prietokomer pracuje na inovatívnom princípe merania pomocou ultrazvuku vo veľmi malej, rovnej trubici. Širokú škálu kvapalín je možné merať nezávisle od hustoty kvapaliny, teploty a viskozity.

    Vďaka kombinácii priamej senzorovej trubice s nulovým mŕtvym objemom, orbitálneho zvárania  a hygienickému pripojeniu, tento prietokomer môže byť použitý pre hygienické aplikácie. Časti prichádzajúce do styku s médiom sú vyrobené z nehrdzavejúcej ocele, okrem gumových tesnení na prípojke Triclamp alebo príruby. Vonkajšia časť prietokomra má krytie IP67. Pre aplikácie, ktoré nie sú hygienické, môžu byť prístroje vybavené kompresnými šróbeniami pre priame pripojenie na rúrku.

    Pre ovládanie a odčítanie z prístroja je použitá dotyková obrazovka s TFT displejom.

    Hlavné vlastnosti:

    • najnižšie rozsahy prietoku na trhu na ultrazvukovom princípe, možnosť prenastavenie rozsahu priamo na pracovisku bez nutnosti odpojenia od média
    • integrovaný displej
    • vhodnosť použitia i pre nekonduktívne kvapaliny
    • veľmi malý vnútorný objem a nulový mŕtvy objem
    • odolné krytie IP67
    • doplnkový výstup merania teploty média
    • výborná opakovateľnosť a dlhodobá stabilita
    • minimalizovanie odstávky: nie je vyžadovaná žiadna rekalibrácia pri zmene média
    • integrovaná PID regulácia pre ovládanie regulačného ventilu alebo čerpadla

    Najnižší rozsah 0,4 … 20 ml/min (pre H2O)
    Najvyšší rozsah približne do 1500 ml/min (pre H2O), v závislosti od typu média a procesných podmienok.

    PN 10 bar PN 100 bar
    ES-112C (verzia bez displeja)  |  20 … 200 ml/min
    ES-103I  |  100 … 1500 ml/min ES-113I  | 100 … 1500 ml/min
    ES-113C (verzia bez displeja)  |  100 … 1500 ml/min
